[發明公布] 制造中空產品的快速冷卻對開模具

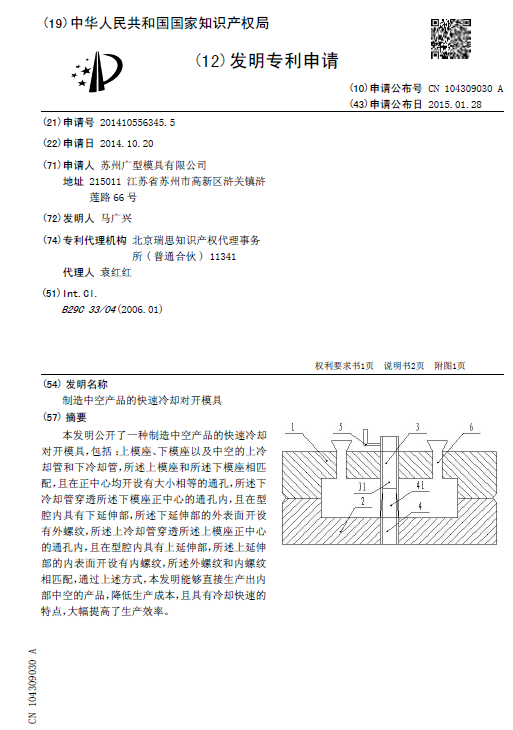

申請公布號：CN104309030A

申請公布日：2015.01.28

申請號：2014105563455

申請日：2014.10.20

申請人：蘇州廣型模具有限公司

發明人：馬廣興

地址：215011江蘇省蘇州市高新區滸關鎮滸蓮路66號

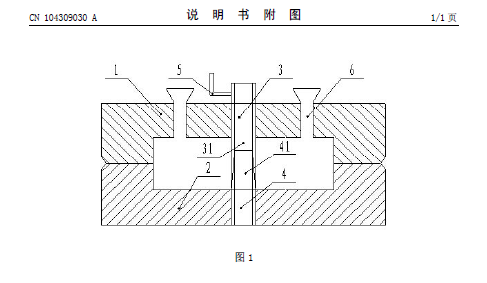

摘要： 本發明公開了一種制造中空產品的快速冷卻對開模具，包括：上模座、下模座以及中空的上冷卻管和下冷卻管，所述上模座和所述下模座相匹配，且在正中心均開設有大小相等的通孔，所述下冷卻管穿透所述下模座正中心的通孔內，且在型腔內具有下延伸部，所述下延伸部的外表面開設有外螺紋，所述上冷卻管穿透所述上模座正中心的通孔內，且在型腔內具有上延伸部，所述上延伸部的內表面開設有內螺紋，所述外螺紋和內螺紋相匹配，通過上述方式，本發明能夠直接生產出內部中空的產品，降低生產成本，且具有冷卻快速的特點，大幅提高了生產效率。
