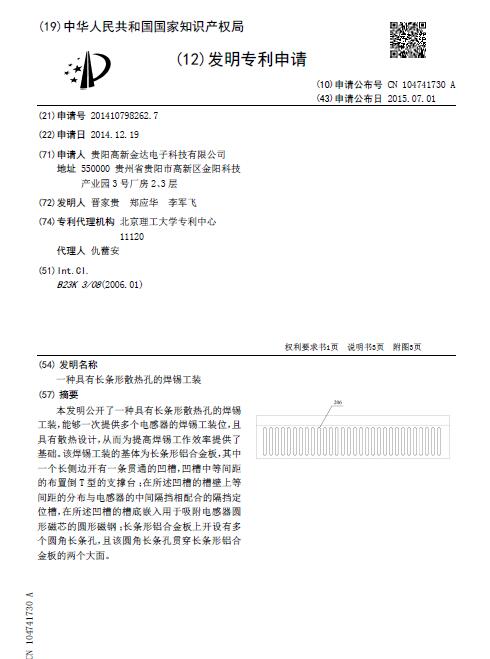

[發明公布] 一種具有長條形散熱孔的焊錫工裝

申請公布號：CN104741730A

申請公布日：2015.07.01

申請號：2014107982627

申請日：2014.12.19

申請人：貴陽高新金達電子科技有限公司

發明人：晉家貴; 鄭應華; 李軍飛

地址：550000貴州省貴陽市高新區金陽科技產業園3號廠房2、3層

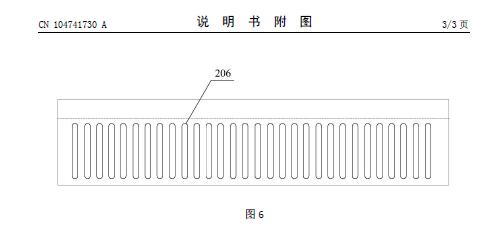

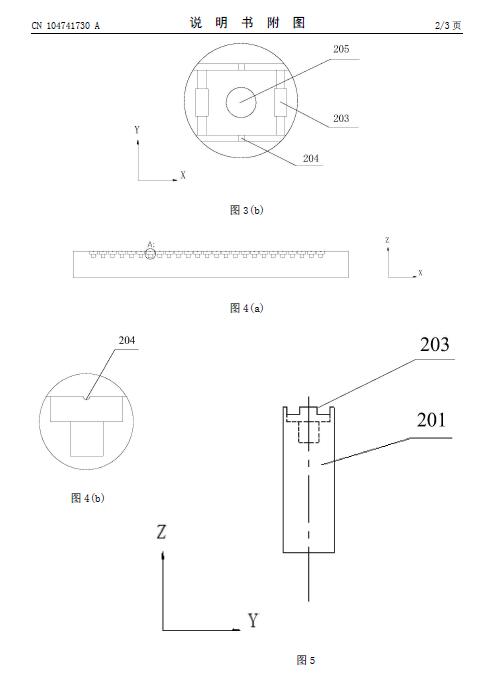

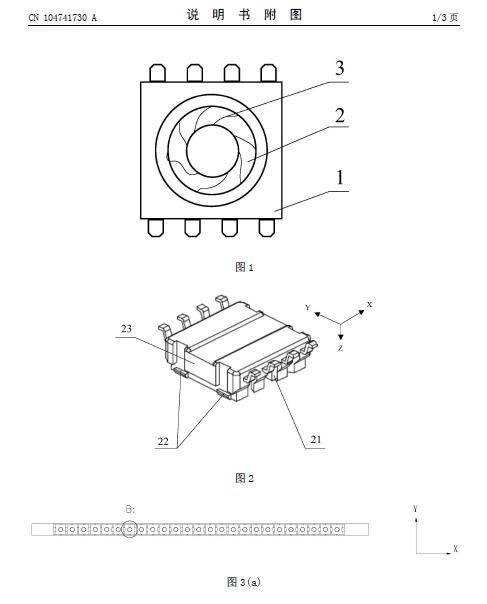

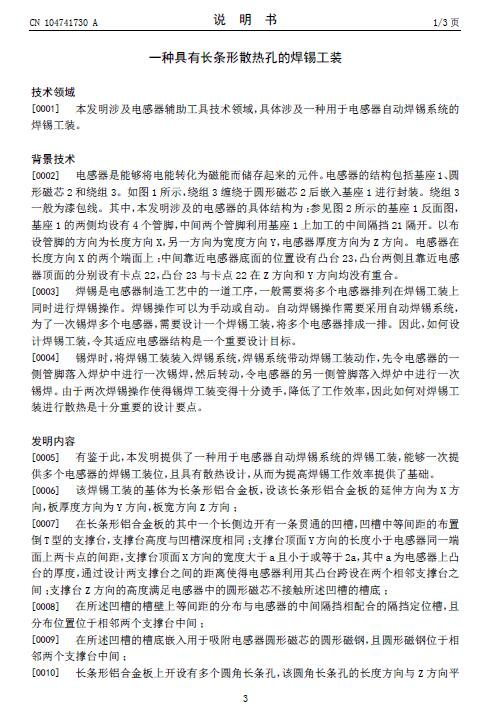

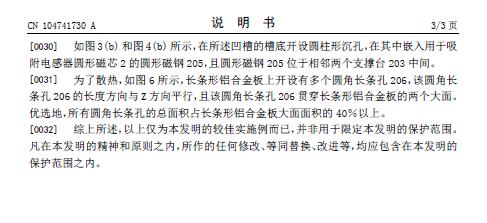

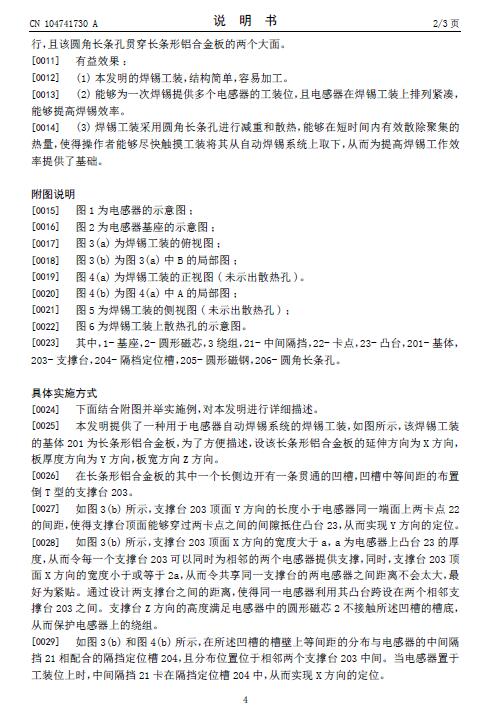

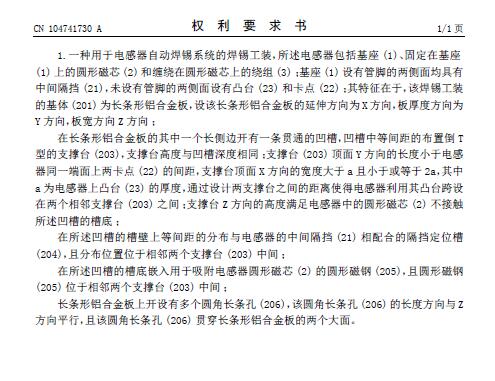

摘要： 本發明公開了一種具有長條形散熱孔的焊錫工裝，能夠一次提供多個電感器的焊錫工裝位，且具有散熱設計，從而為提高焊錫工作效率提供了基礎。該焊錫工裝的基體為長條形鋁合金板，其中一個長側邊開有一條貫通的凹槽，凹槽中等間距的布置倒T型的支撐臺；在所述凹槽的槽壁上等間距的分布與電感器的中間隔擋相配合的隔擋定位槽，在所述凹槽的槽底嵌入用于吸附電感器圓形磁芯的圓形磁鋼；長條形鋁合金板上開設有多個圓角長條孔，且該圓角長條孔貫穿長條形鋁合金板的兩個大面。
