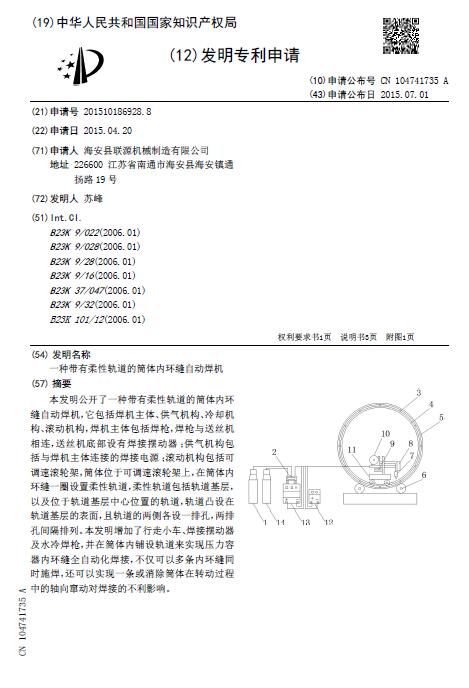

[發明公布] 一種帶有柔性軌道的筒體內環縫自動焊機

申請公布號：CN104741735A

申請公布日：2015.07.01

申請號：2015101869288

申請日：2015.04.20

申請人：海安縣聯源機械制造有限公司

發明人：蘇峰

地址：226600江蘇省南通市海安縣海安鎮通揚路19號

摘要： 本發明公開了一種帶有柔性軌道的筒體內環縫自動焊機，它包括焊機主體、供氣機構、冷卻機構、滾動機構，焊機主體包括焊槍，焊槍與送絲機相連，送絲機底部設有焊接擺動器；供氣機構包括與焊機主體連接的焊接電源；滾動機構包括可調速滾輪架，筒體位于可調速滾輪架上，在筒體內環縫一圈設置柔性軌道，柔性軌道包括軌道基層，以及位于軌道基層中心位置的軌道，軌道凸設在軌道基層的表面，且軌道的兩側各設一排孔，兩排孔間隔排列。本發明增加了行走小車、焊接擺動器及水冷焊槍，并在筒體內鋪設軌道來實現壓力容器內環縫全自動化焊接，不僅可以多條內環縫同時施焊，還可以實現一條或消除筒體在轉動過程中的軸向竄動對焊接的不利影響。
