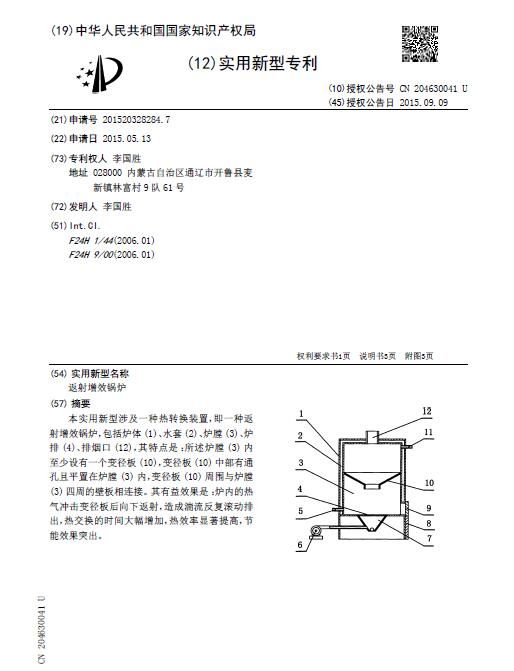

[實用新型] 返射增效鍋爐

授權公告號：CN204630041U

授權公告日：2015.09.09

申請號：2015203282847

申請日：2015.05.13

專利權人：李國勝

發明人：李國勝

地址：028000內蒙古自治區通遼市開魯縣麥新鎮林富村9隊61號

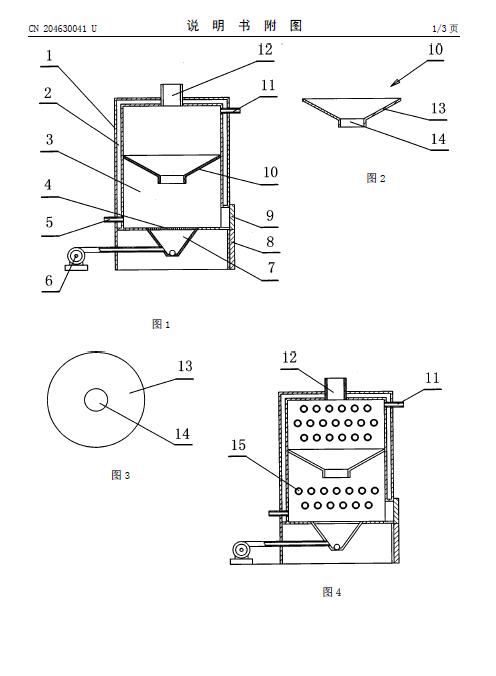

摘要： 本實用新型涉及一種熱轉換裝置，即一種返射增效鍋爐，包括爐體(1)、水套(2)、爐膛(3)、爐排(4)、排煙口(12)，其特點是：所述爐膛(3)內至少設有一個變徑板(10)，變徑板(10)中部有通孔且平置在爐膛(3)內，變徑板(10)周圍與爐膛(3)四周的壁板相連接。其有益效果是：爐內的熱氣沖擊變徑板后向下返射，造成湍流反復滾動排出，熱交換的時間大幅增加，熱效率顯著提高，節能效果突出。
