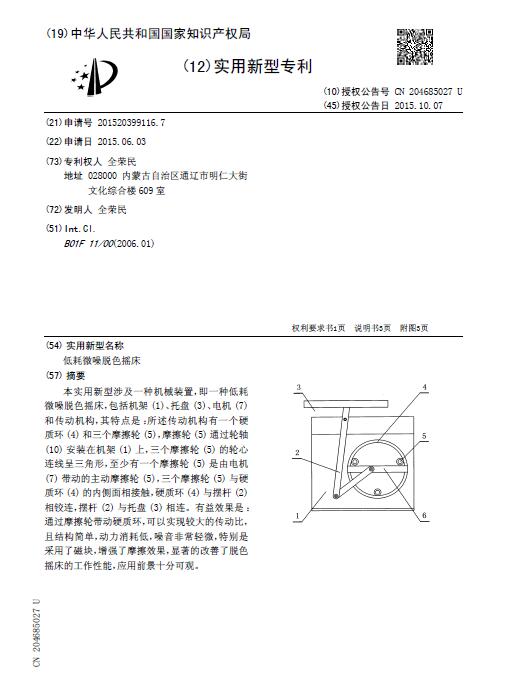

[實用新型] 低耗微噪脫色搖床

授權公告號：CN204685027U

授權公告日：2015.10.07

申請號：2015203991167

申請日：2015.06.03

專利權人：全榮民

發明人：全榮民

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

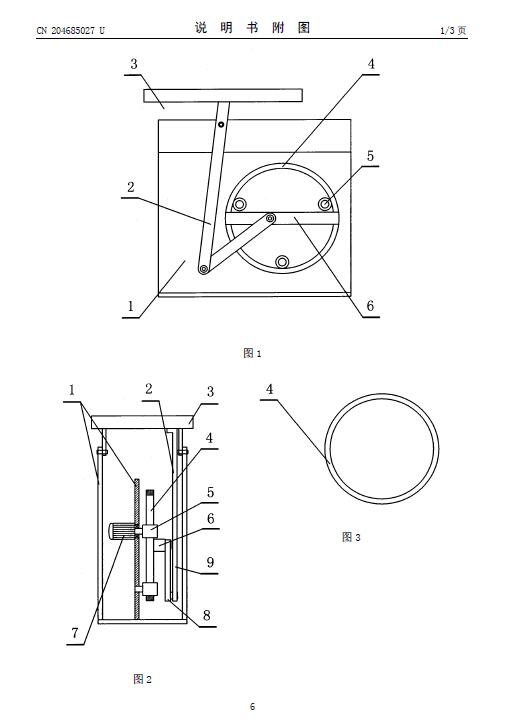

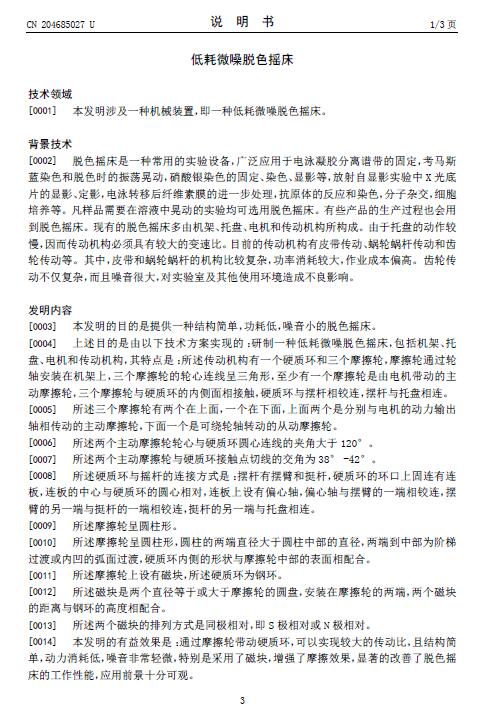

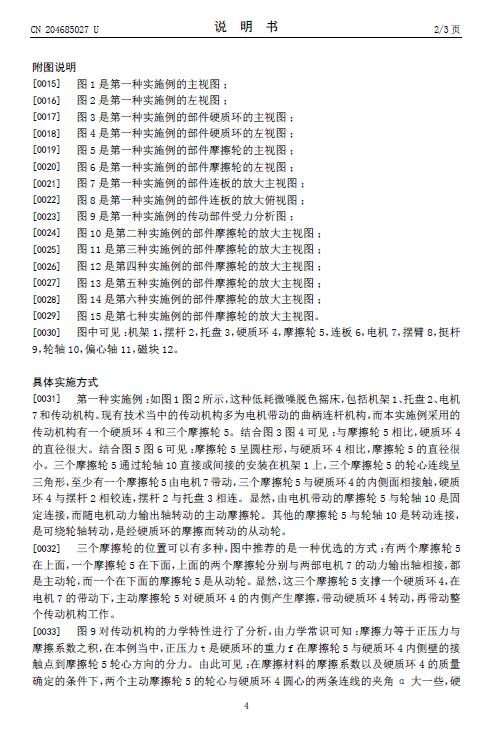

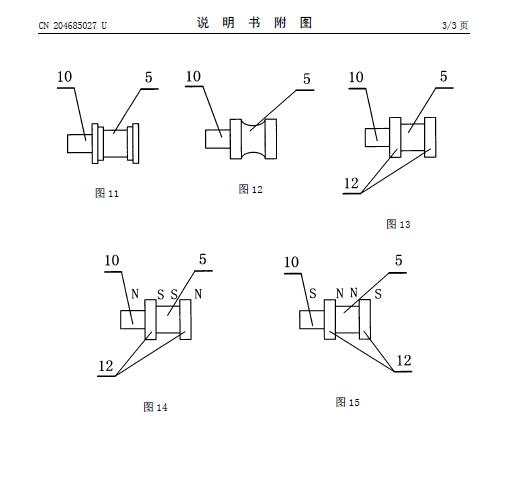

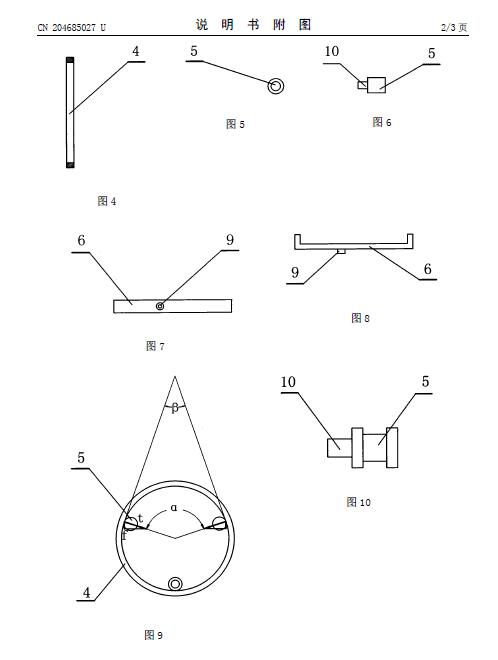

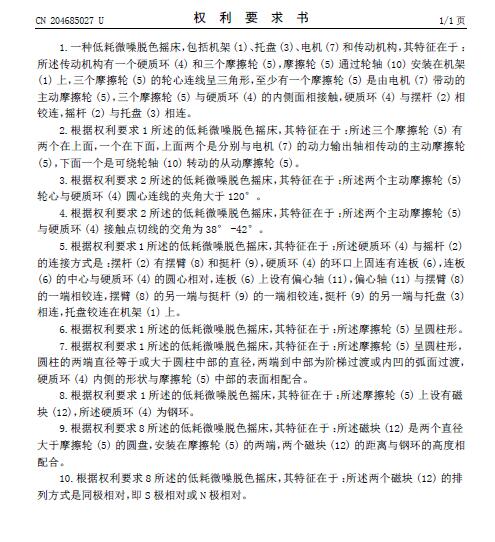

摘要： 本實用新型涉及一種機械裝置，即一種低耗微噪脫色搖床，包括機架(1)、托盤(3)、電機(7)和傳動機構，其特點是：所述傳動機構有一個硬質環(4)和三個摩擦輪(5)，摩擦輪(5)通過輪軸(10)安裝在機架(1)上，三個摩擦輪(5)的輪心連線呈三角形，至少有一個摩擦輪(5)是由電機(7)帶動的主動摩擦輪(5)，三個摩擦輪(5)與硬質環(4)的內側面相接觸，硬質環(4)與擺桿(2)相鉸連，擺桿(2)與托盤(3)相連。有益效果是：通過摩擦輪帶動硬質環，可以實現較大的傳動比，且結構簡單，動力消耗低，噪音非常輕微，特別是采用了磁塊，增強了摩擦效果，顯著的改善了脫色搖床的工作性能，應用前景十分可觀。
