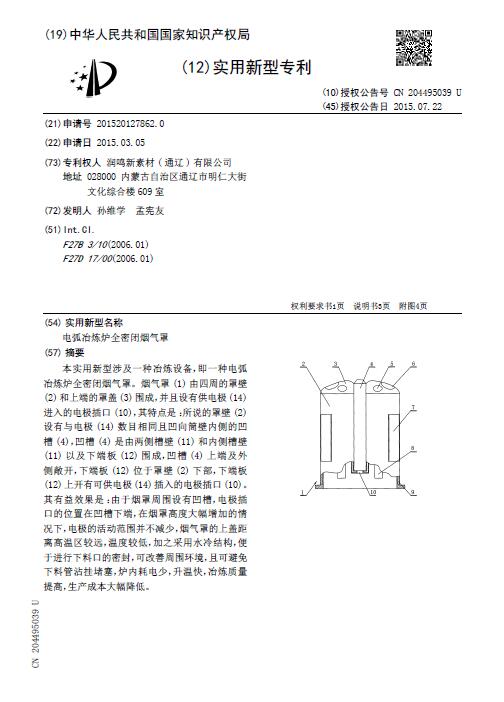

[實用新型] 電弧冶煉爐全密閉煙氣罩

授權公告號：CN204495039U

授權公告日：2015.07.22

申請號：2015201278620

申請日：2015.03.05

專利權人：潤鳴新素材(通遼)有限公司

發明人：孫維學; 孟憲友

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

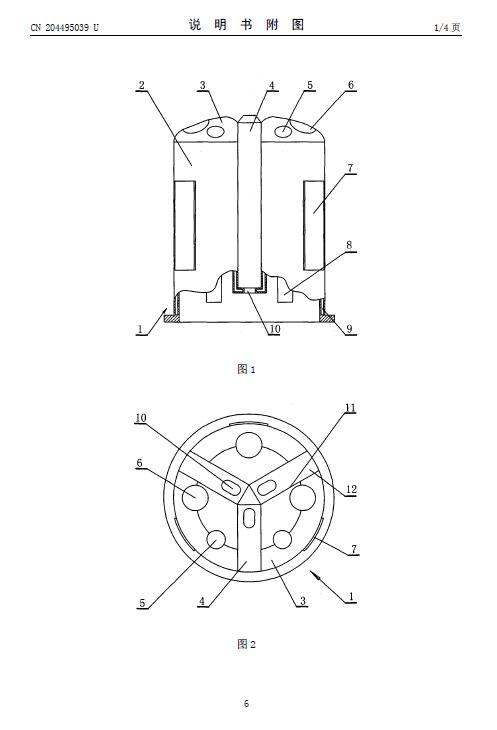

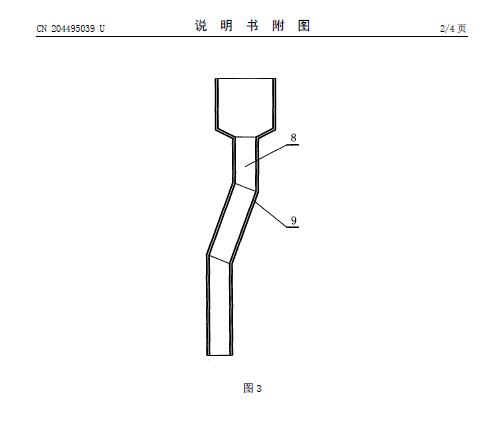

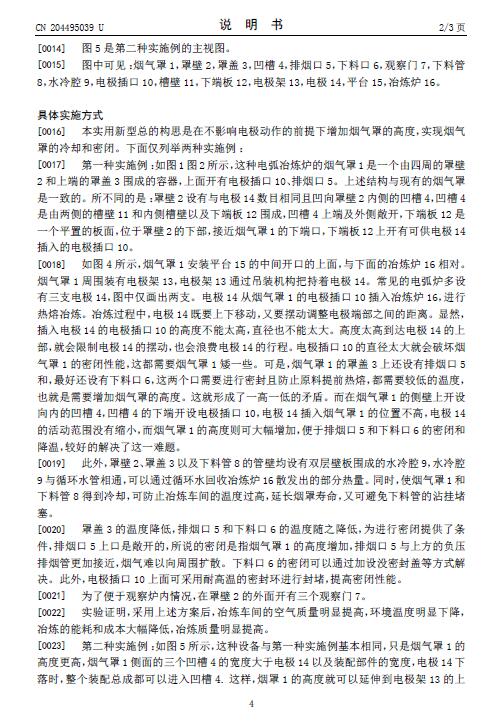

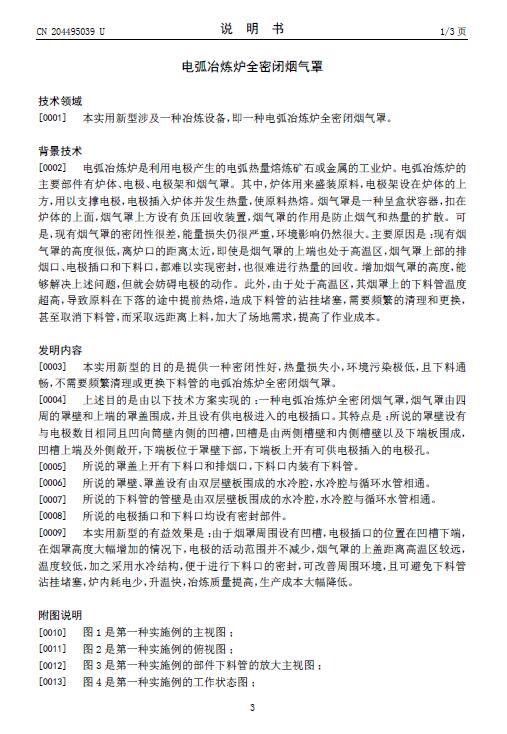

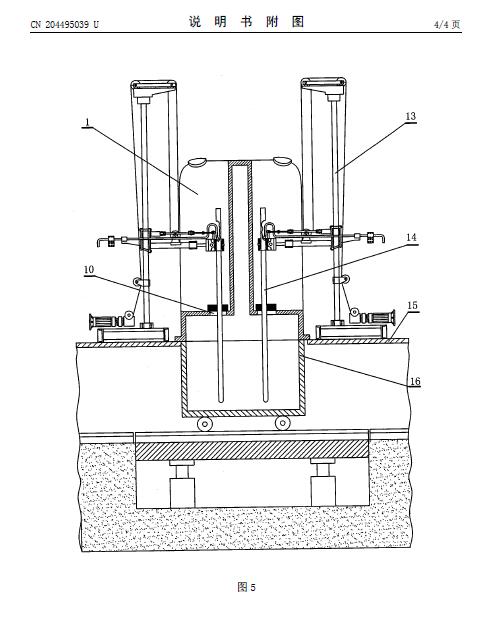

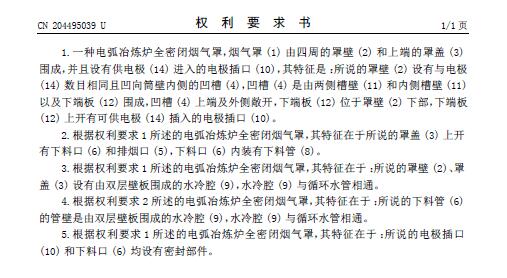

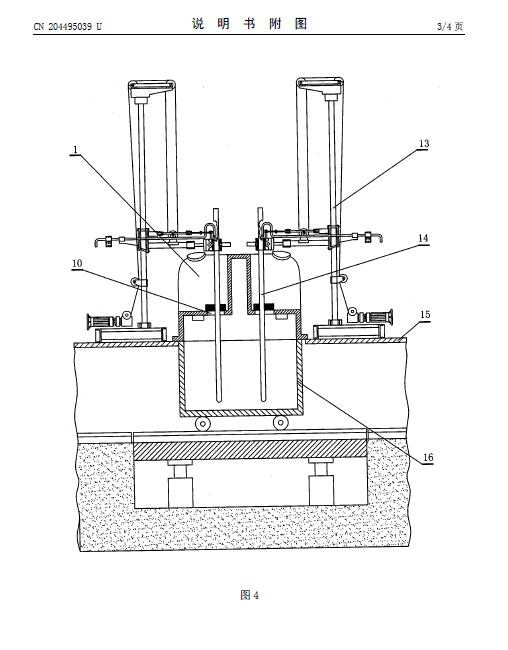

摘要： 本實用新型涉及一種冶煉設備，即一種電弧冶煉爐全密閉煙氣罩。煙氣罩(1)由四周的罩壁(2)和上端的罩蓋(3)圍成，并且設有供電極(14)進入的電極插口(10)，其特點是：所說的罩壁(2)設有與電極(14)數目相同且凹向筒壁內側的凹槽(4)，凹槽(4)是由兩側槽壁(11)和內側槽壁(11)以及下端板(12)圍成，凹槽(4)上端及外側敞開，下端板(12)位于罩壁(2)下部，下端板(12)上開有可供電極(14)插入的電極插口(10)。其有益效果是：由于煙罩周圍設有凹槽，電極插口的位置在凹槽下端，在煙罩高度大幅增加的情況下，電極的活動范圍并不減少，煙氣罩的上蓋距離高溫區較遠，溫度較低，加之采用水冷結構，便于進行下料口的密封，可改善周圍環境，且可避免下料管沾掛堵塞，爐內耗電少，升溫快，冶煉質量提高，生產成本大幅降低。
