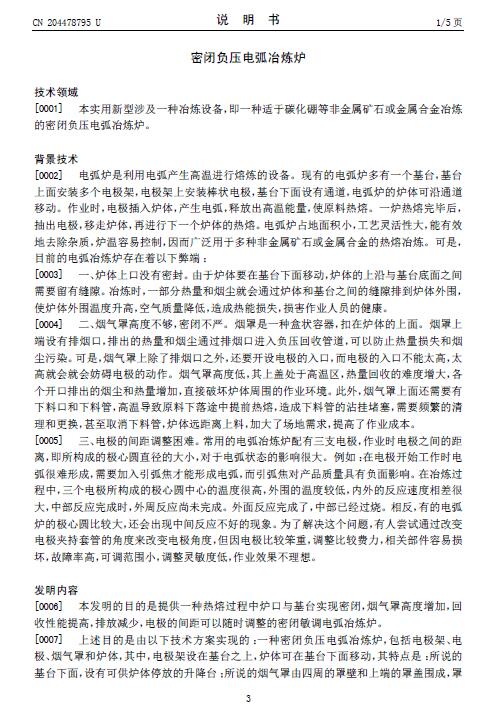

[實用新型] 密閉負壓電弧冶煉爐

授權公告號：CN204478795U

授權公告日：2015.07.15

申請號：2015201276733

申請日：2015.03.05

專利權人：潤鳴新素材(通遼)有限公司

發明人：孫維學; 孟憲友

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

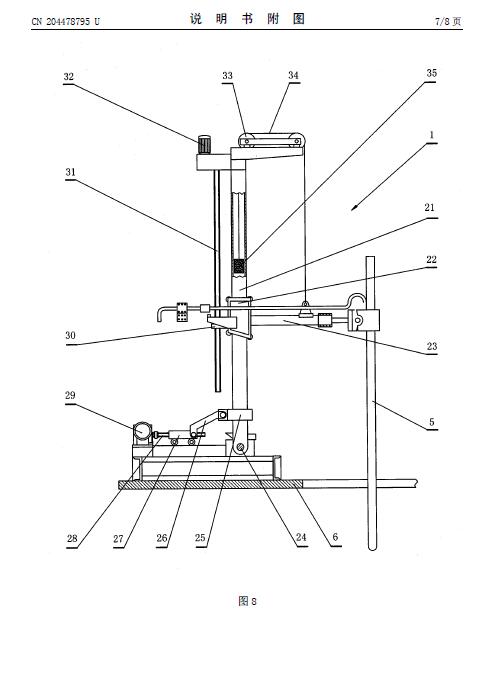

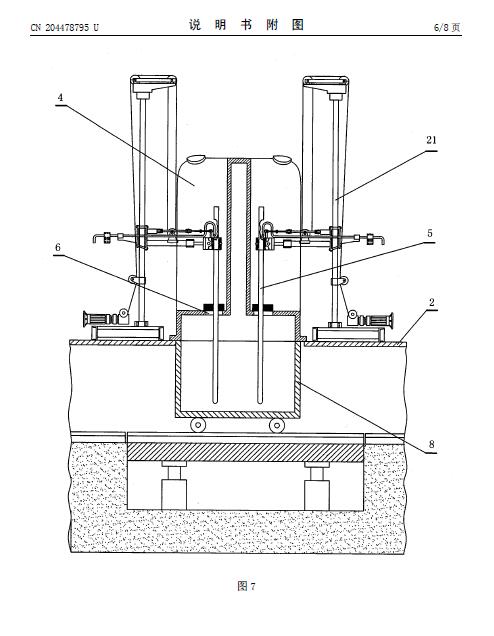

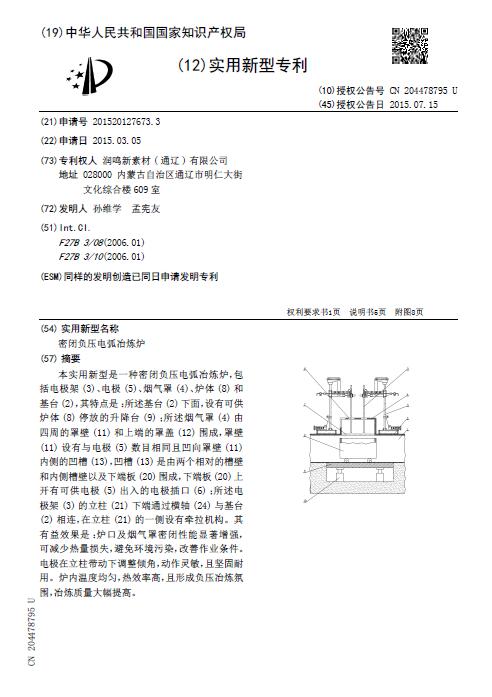

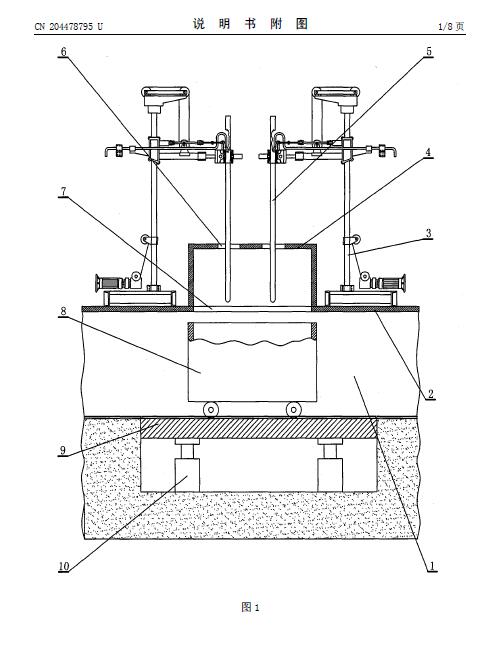

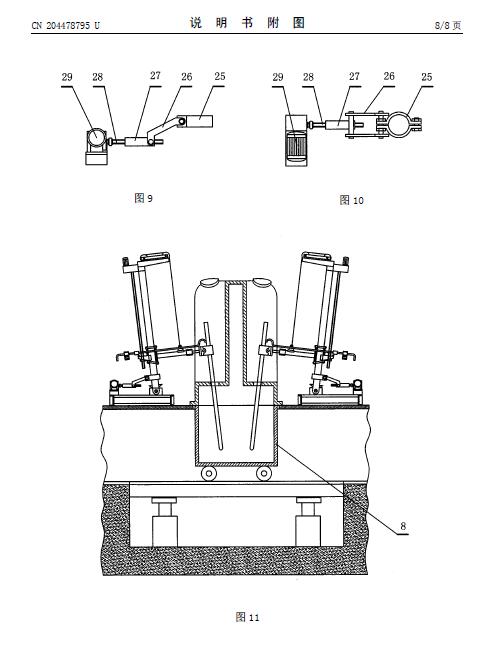

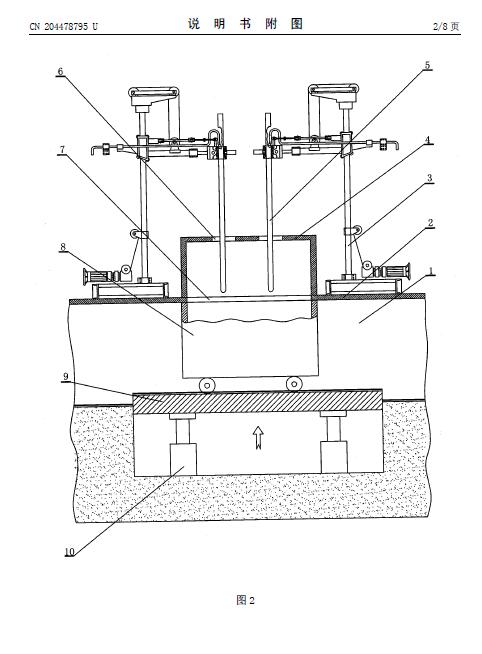

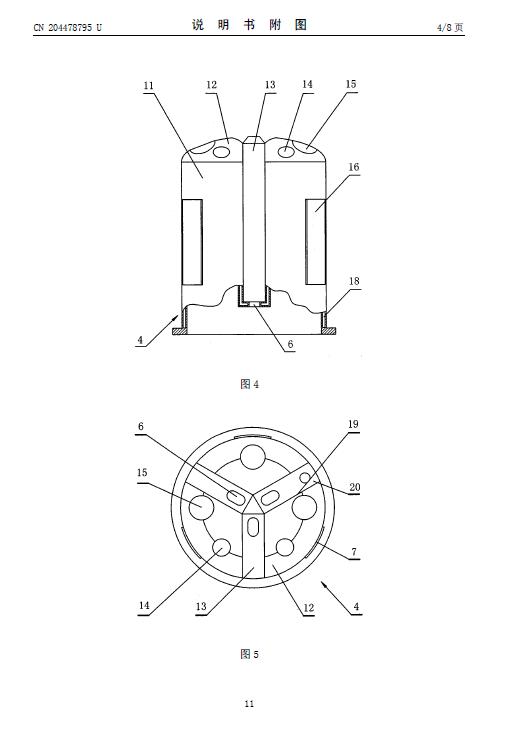

摘要： 本實用新型是一種密閉負壓電弧冶煉爐，包括電極架(3)、電極(5)、煙氣罩(4)、爐體(8)和基臺(2)，其特點是：所述基臺(2)下面，設有可供爐體(8)停放的升降臺(9)；所述煙氣罩(4)由四周的罩壁(11)和上端的罩蓋(12)圍成，罩壁(11)設有與電極(5)數目相同且凹向罩壁(11)內側的凹槽(13)，凹槽(13)是由兩個相對的槽壁和內側槽壁以及下端板(20)圍成，下端板(20)上開有可供電極(5)出入的電極插口(6)；所述電極架(3)的立柱(21)下端通過橫軸(24)與基臺(2)相連，在立柱(21)的一側設有牽拉機構。其有益效果是：爐口及煙氣罩密閉性能顯著增強，可減少熱量損失，避免環境污染，改善作業條件。電極在立柱帶動下調整傾角，動作靈敏，且堅固耐用。爐內溫度均勻，熱效率高，且形成負壓冶煉氛圍，冶煉質量大幅提高。
