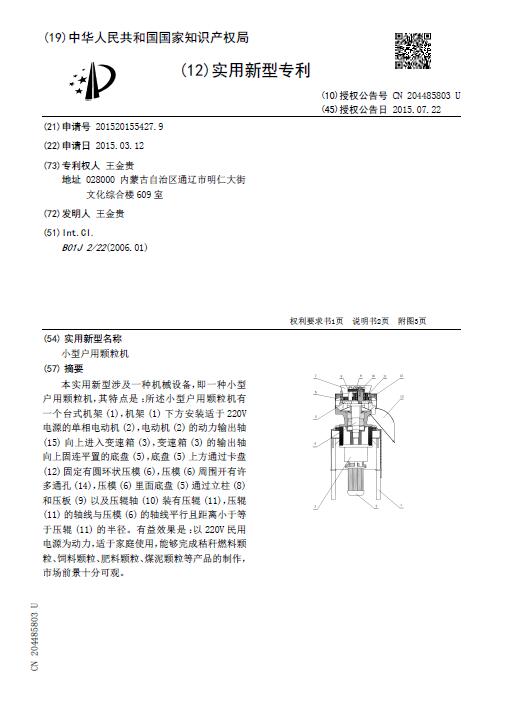

[實用新型] 小型戶用顆粒機

授權公告號：CN204485803U

授權公告日：2015.07.22

申請號：2015201554279

申請日：2015.03.12

專利權人：王金貴

發明人：王金貴

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

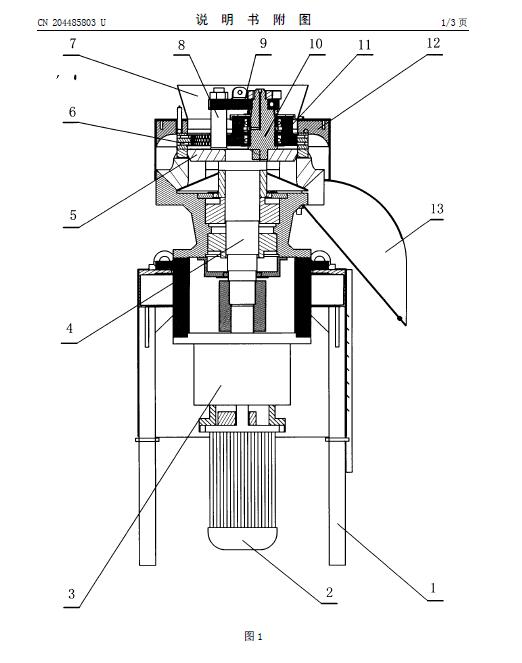

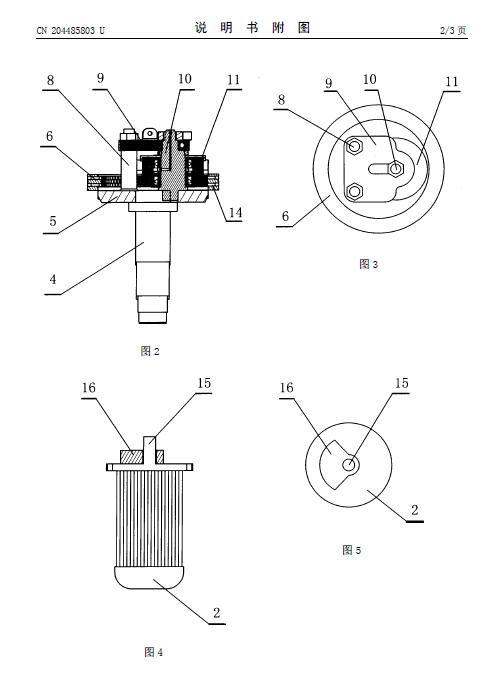

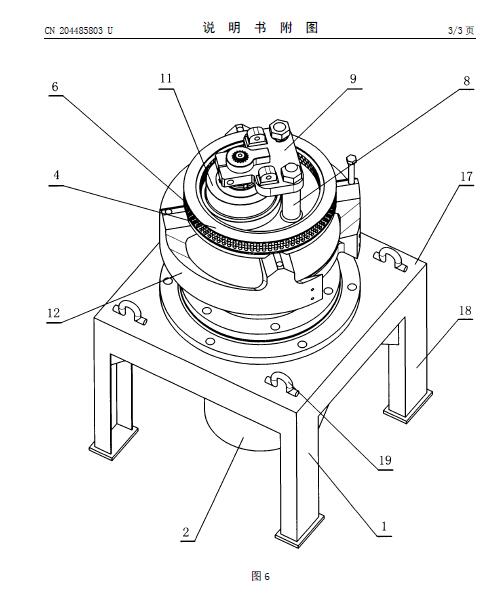

摘要： 本實用新型涉及一種機械設備，即一種小型戶用顆粒機，其特點是：所述小型戶用顆粒機有一個臺式機架(1)，機架(1)下方安裝適于220V電源的單相電動機(2)，電動機(2)的動力輸出軸(15)向上進入變速箱(3)，變速箱(3)的輸出軸向上固連平置的底盤(5)，底盤(5)上方通過卡盤(12)固定有圓環狀壓模(6)，壓模(6)周圍開有許多通孔(14)，壓模(6)里面底盤(5)通過立柱(8)和壓板(9)以及壓輥軸(10)裝有壓輥(11)，壓輥(11)的軸線與壓模(6)的軸線平行且距離小于等于壓輥(11)的半徑。有益效果是：以220V民用電源為動力，適于家庭使用，能夠完成秸稈燃料顆粒、飼料顆粒、肥料顆粒、煤泥顆粒等產品的制作，市場前景十分可觀。
