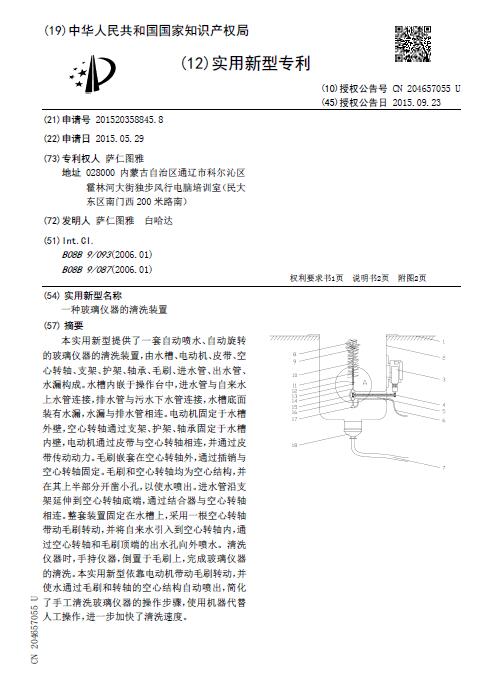

[實用新型] 一種玻璃儀器的清洗裝置

授權公告號：CN204657055U

授權公告日：2015.09.23

申請號：2015203588458

申請日：2015.05.29

專利權人：薩仁圖雅

發明人：薩仁圖雅; 白哈達

地址：028000內蒙古自治區通遼市科爾沁區霍林河大街獨步風行電腦培訓室（民大東區南門西200米路南）

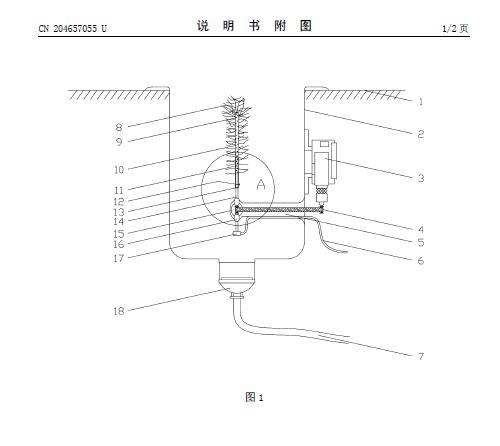

摘要： 本實用新型提供了一套自動噴水、自動旋轉的玻璃儀器的清洗裝置，由水槽、電動機、皮帶、空心轉軸、支架、護架、軸承、毛刷、進水管、出水管、水漏構成。水槽內嵌于操作臺中，進水管與自來水上水管連接，排水管與污水下水管連接，水槽底面裝有水漏，水漏與排水管相連。電動機固定于水槽外壁，空心轉軸通過支架、護架、軸承固定于水槽內壁，電動機通過皮帶與空心轉軸相連，并通過皮帶傳動動力。毛刷嵌套在空心轉軸外，通過插銷與空心轉軸固定。毛刷和空心轉軸均為空心結構，并在其上半部分開鑿小孔，以使水噴出。進水管沿支架延伸到空心轉軸底端，通過結合器與空心轉軸相連。整套裝置固定在水槽上，采用一根空心轉軸帶動毛刷轉動，并將自來水引入到空心轉軸內，通過空心轉軸和毛刷頂端的出水孔向外噴水。清洗儀器時，手持儀器，倒置于毛刷上，完成玻璃儀器的清洗。本實用新型依靠電動機帶動毛刷轉動，并使水通過毛刷和轉軸的空心結構自動噴出，簡化了手工清洗玻璃儀器的操作步驟，使用機器代替人工操作，進一步加快了清洗速度。
