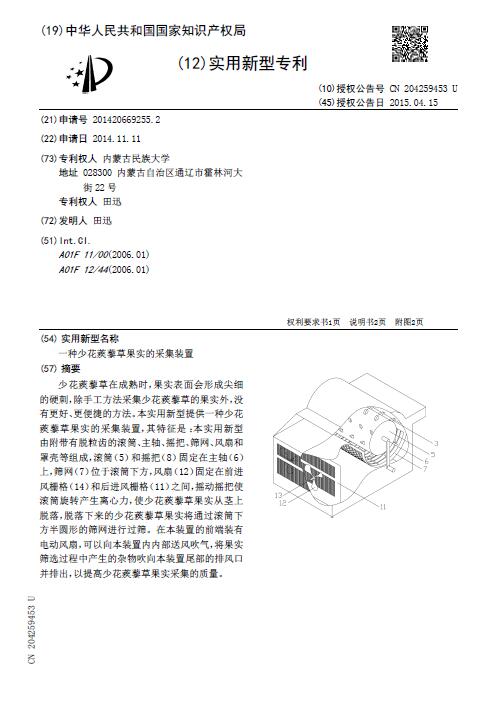

[實用新型] 一種少花蒺藜草果實的采集裝置

授權公告號：CN204259453U

授權公告日：2015.04.15

申請號：2014206692552

申請日：2014.11.11

專利權人：內蒙古民族大學; 田迅

發明人：田迅

地址：028300內蒙古自治區通遼市霍林河大街22號

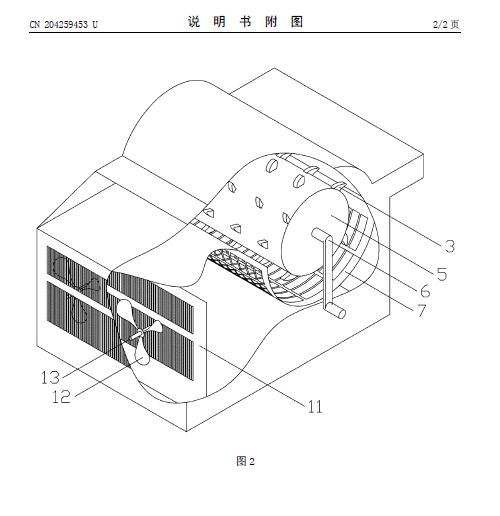

摘要： 少花蒺藜草在成熟時，果實表面會形成尖細的硬刺，除手工方法采集少花蒺藜草的果實外，沒有更好、更便捷的方法。本實用新型提供一種少花蒺藜草果實的采集裝置，其特征是：本實用新型由附帶有脫粒齒的滾筒、主軸、搖把、篩網、風扇和罩殼等組成，滾筒（5）和搖把（8）固定在主軸（6）上，篩網（7）位于滾筒下方，風扇（12）固定在前進風柵格（14）和后進風柵格（11）之間，搖動搖把使滾筒旋轉產生離心力，使少花蒺藜草果實從莖上脫落，脫落下來的少花蒺藜草果實將通過滾筒下方半圓形的篩網進行過篩。在本裝置的前端裝有電動風扇，可以向本裝置內內部送風吹氣，將果實篩選過程中產生的雜物吹向本裝置尾部的排風口并排出，以提高少花蒺藜草果實采集的質量。
