[實用新型] 一種小型玉米剝皮機

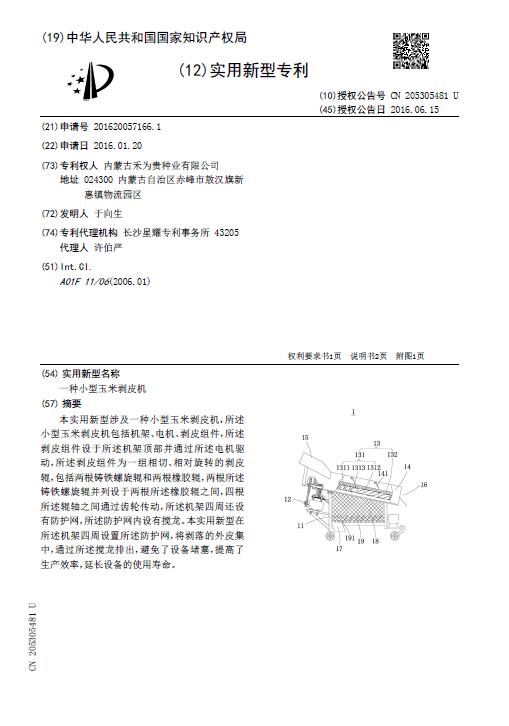

授權公告號：CN205305481U

授權公告日：2016.06.15

申請號：2016200571661

申請日：2016.01.20

專利權人：內蒙古禾為貴種業有限公司

發明人：于向生

地址：024300內蒙古自治區赤峰市敖漢旗新惠鎮物流園區

專利代理機構：長沙星耀專利事務所43205代理人：許伯嚴摘要： 本實用新型涉及一種小型玉米剝皮機，所述小型玉米剝皮機包括機架、電機、剝皮組件，所述剝皮組件設于所述機架頂部并通過所述電機驅動，所述剝皮組件為一組相切、相對旋轉的剝皮輥，包括兩根鑄鐵螺旋輥和兩根橡膠輥，兩根所述鑄鐵螺旋輥并列設于兩根所述橡膠輥之間，四根所述輥軸之間通過齒輪傳動，所述機架四周還設有防護網，所述防護網內設有攪龍。本實用新型在所述機架四周設置所述防護網，將剝落的外皮集中，通過所述攪龍排出，避免了設備堵塞，提高了生產效率，延長設備的使用壽命。
