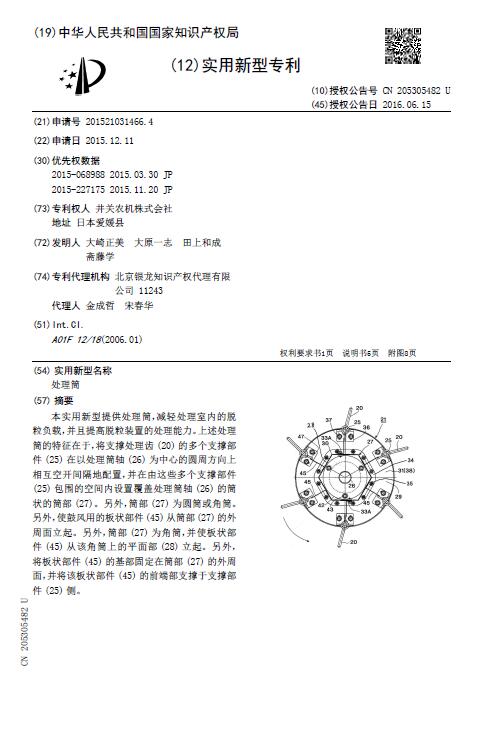

[實用新型] 處理筒

授權公告號：CN205305482U

授權公告日：2016.06.15

申請號：2015210314664

申請日：2015.12.11

專利權人：井關農機株式會社

發明人：大崎正美; 大原一志; 田上和成; 齋藤學

地址：日本愛媛縣

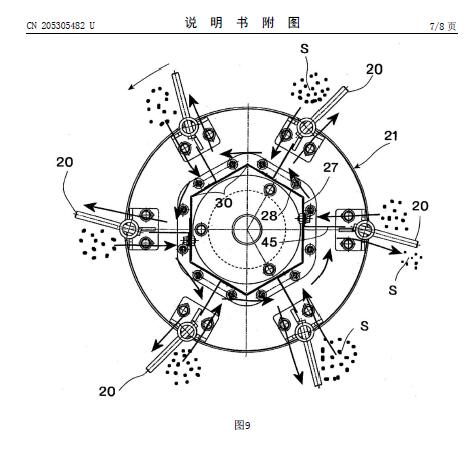

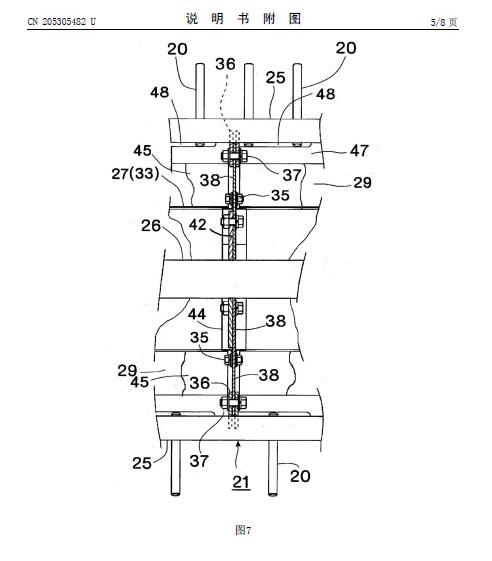

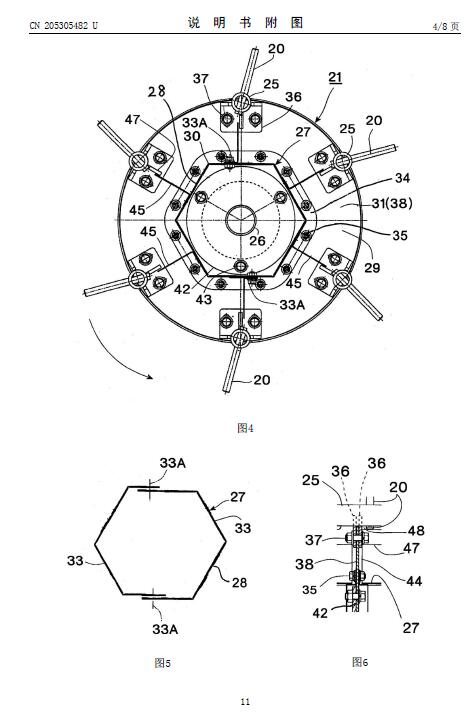

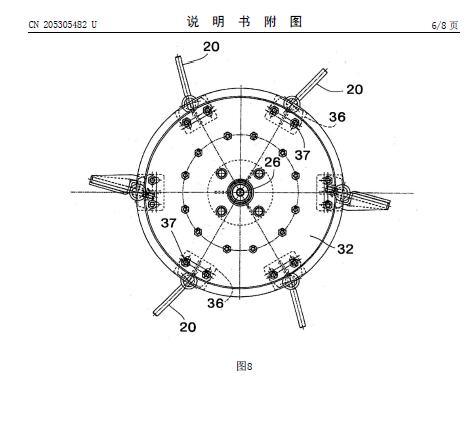

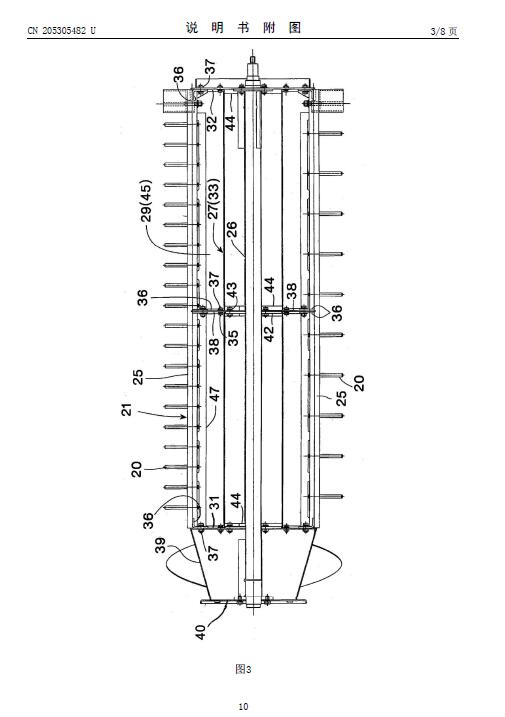

專利代理機構：北京銀龍知識產權代理有限公司11243代理人：金成哲; 宋春華優先權：2015-068988 2015.03.30 JP; 2015-227175 2015.11.20 JP摘要： 本實用新型提供處理筒，減輕處理室內的脫粒負載，并且提高脫粒裝置的處理能力。上述處理筒的特征在于，將支撐處理齒(20)的多個支撐部件(25)在以處理筒軸(26)為中心的圓周方向上相互空開間隔地配置，并在由這些多個支撐部件(25)包圍的空間內設置覆蓋處理筒軸(26)的筒狀的筒部(27)。另外，筒部(27)為圓筒或角筒。另外，使鼓風用的板狀部件(45)從筒部(27)的外周面立起。另外，筒部(27)為角筒，并使板狀部件(45)從該角筒上的平面部(28)立起。另外，將板狀部件(45)的基部固定在筒部(27)的外周面，并將該板狀部件(45)的前端部支撐于支撐部件(25)側。
