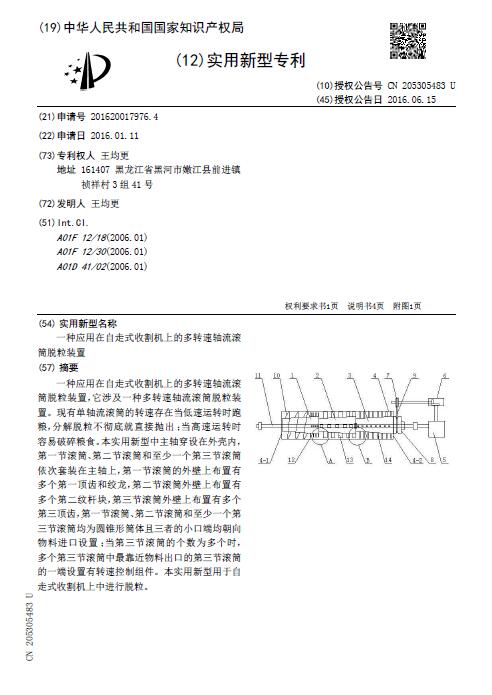

[實用新型] 一種應用在自走式收割機上的多轉速軸流滾筒脫粒裝置

授權公告號：CN205305483U

授權公告日：2016.06.15

申請號：2016200179764

申請日：2016.01.11

專利權人：王均更

發明人：王均更

地址：161407黑龍江省黑河市嫩江縣前進鎮禎祥村3組41號

摘要： 一種應用在自走式收割機上的多轉速軸流滾筒脫粒裝置，它涉及一種多轉速軸流滾筒脫粒裝置?，F有單軸流滾筒的轉速存在當低速運轉時跑糧，分解脫粒不徹底就直接拋出；當高速運轉時容易破碎糧食。本實用新型中主軸穿設在外殼內，第一節滾筒、第二節滾筒和至少一個第三節滾筒依次套裝在主軸上，第一節滾筒的外壁上布置有多個第一頂齒和絞龍，第二節滾筒外壁上布置有多個第二紋桿塊，第三節滾筒外壁上布置有多個第三頂齒，第一節滾筒、第二節滾筒和至少一個第三節滾筒均為圓錐形筒體且三者的小口端均朝向物料進口設置；當第三節滾筒的個數為多個時，多個第三節滾筒中最靠近物料出口的第三節滾筒的一端設置有轉速控制組件。本實用新型用于自走式收割機上中進行脫粒。
