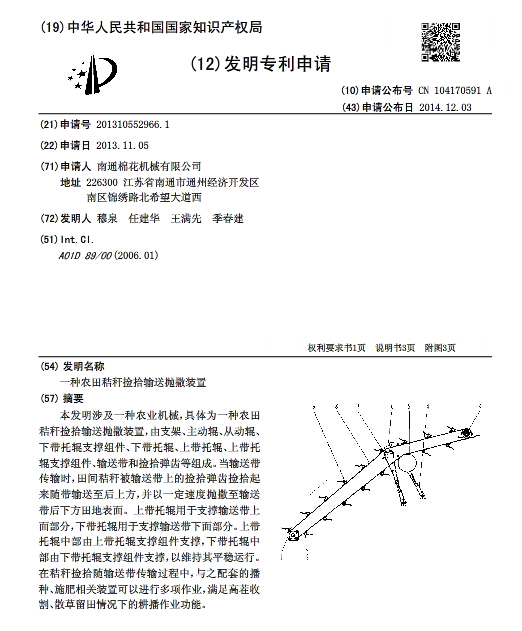

[發明公布] 一種農田秸稈撿拾輸送拋撒裝置

申請公布號：CN104170591A

申請公布日：2014.12.03

申請號：2013105529661

申請日：2013.11.05

申請人：南通棉花機械有限公司

發明人：穆泉; 任建華; 王滿先; 季春建

地址：226300江蘇省南通市通州經濟開發區南區錦繡路北希望大道西

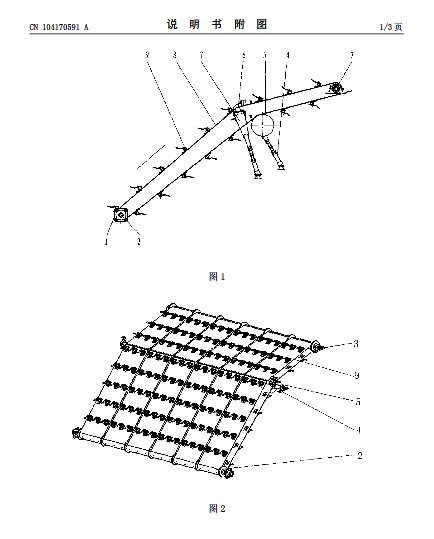

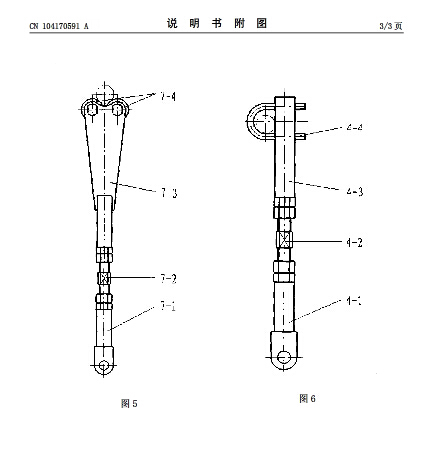

摘要： 本發明涉及一種農業機械，具體為一種農田秸稈撿拾輸送拋撒裝置，由支架、主動輥、從動輥、下帶托輥支撐組件、下帶托輥、上帶托輥、上帶托輥支撐組件、輸送帶和撿拾彈齒等組成。當輸送帶傳輸時，田間秸稈被輸送帶上的撿拾彈齒撿拾起來隨帶輸送至后上方，并以一定速度拋撒至輸送帶后下方田地表面。上帶托輥用于支撐輸送帶上面部分，下帶托輥用于支撐輸送帶下面部分。上帶托輥中部由上帶托輥支撐組件支撐，下帶托輥中部由下帶托輥支撐組件支撐，以維持其平穩運行。在秸稈撿拾隨輸送帶傳輸過程中，與之配套的播種、施肥相關裝置可以進行多項作業，滿足高茬收割、散草留田情況下的耕播作業功能。
