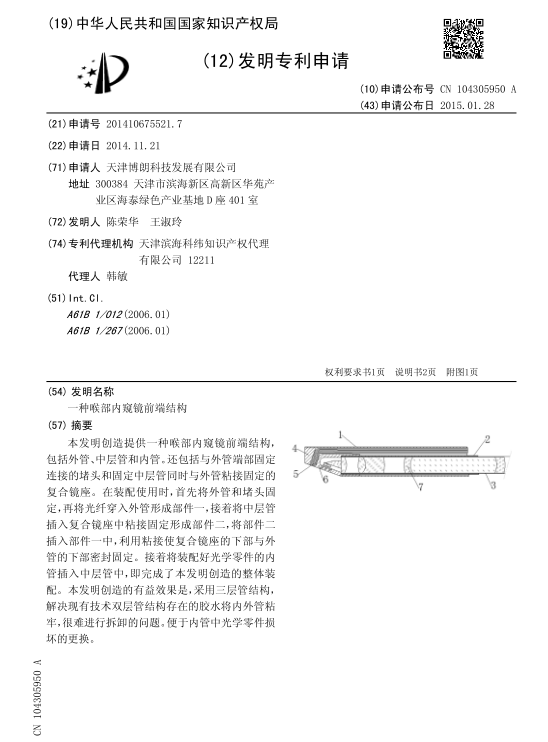

[發明公布] 一種喉部內窺鏡前端結構

申請公布號：CN104305950A

申請公布日：2015.01.28

申請號：2014106755217

申請日：2014.11.21

申請人：天津博朗科技發展有限公司

發明人：陳榮華; 王淑玲

地址：300384天津市濱海新區高新區華苑產業區海泰綠色產業基地D座401室

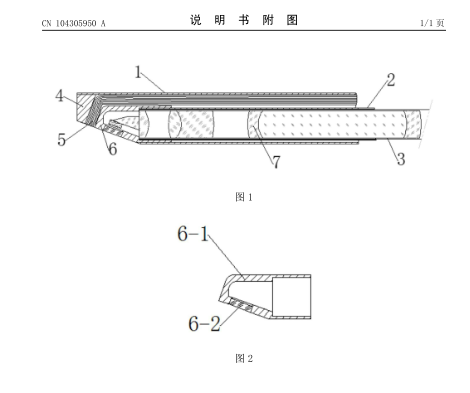

摘要： 本發明創造提供一種喉部內窺鏡前端結構，包括外管、中層管和內管。還包括與外管端部固定連接的堵頭和固定中層管同時與外管粘接固定的復合鏡座。在裝配使用時，首先將外管和堵頭固定，再將光纖穿入外管形成部件一，接著將中層管插入復合鏡座中粘接固定形成部件二，將部件二插入部件一中，利用粘接使復合鏡座的下部與外管的下部密封固定。接著將裝配好光學零件的內管插入中層管中，即完成了本發明創造的整體裝配。本發明創造的有益效果是，采用三層管結構，解決現有技術雙層管結構存在的膠水將內外管粘牢，很難進行拆卸的問題。便于內管中光學零件損壞的更換。
