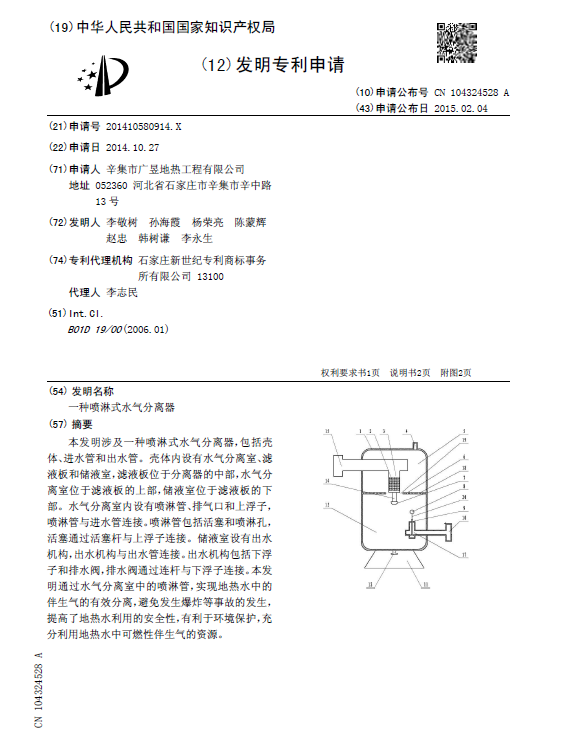

[發明公布] 一種噴淋式水氣分離器

申請公布號：CN104324528A

申請公布日：2015.02.04

申請號：201410580914X

申請日：2014.10.27

申請人：辛集市廣昱地熱工程有限公司

發明人：李敬樹; 孫海霞; 楊榮亮; 陳蒙輝; 趙忠; 韓樹謙; 李永生

地址：052360河北省石家莊市辛集市辛中路13號

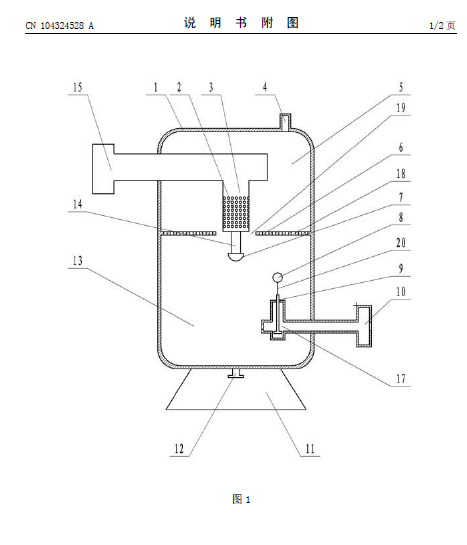

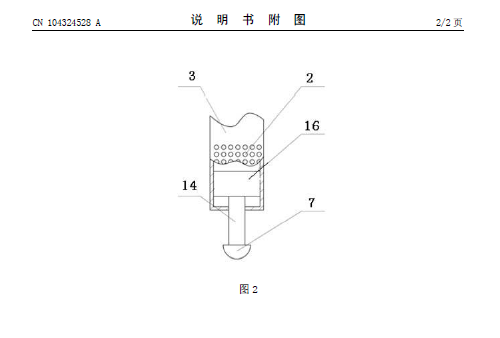

摘要： 本發明涉及一種噴淋式水氣分離器，包括殼體、進水管和出水管。殼體內設有水氣分離室、濾液板和儲液室，濾液板位于分離器的中部，水氣分離室位于濾液板的上部，儲液室位于濾液板的下部。水氣分離室內設有噴淋管、排氣口和上浮子，噴淋管與進水管連接。噴淋管包括活塞和噴淋孔，活塞通過活塞桿與上浮子連接。儲液室設有出水機構，出水機構與出水管連接。出水機構包括下浮子和排水閥，排水閥通過連桿與下浮子連接。本發明通過水氣分離室中的噴淋管，實現地熱水中的伴生氣的有效分離，避免發生爆炸等事故的發生，提高了地熱水利用的安全性，有利于環境保護，充分利用地熱水中可燃性伴生氣的資源。
