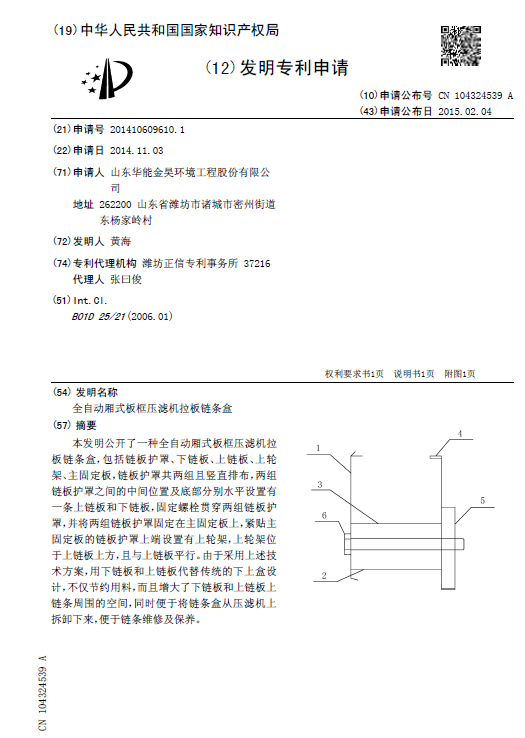

[發明公布] 全自動廂式板框壓濾機拉板鏈條盒

申請公布號：CN104324539A

申請公布日：2015.02.04

申請號：2014106096101

申請日：2014.11.03

申請人：山東華能金昊環境工程股份有限公司

發明人：黃海

地址：262200山東省濰坊市諸城市密州街道東楊家嶺村

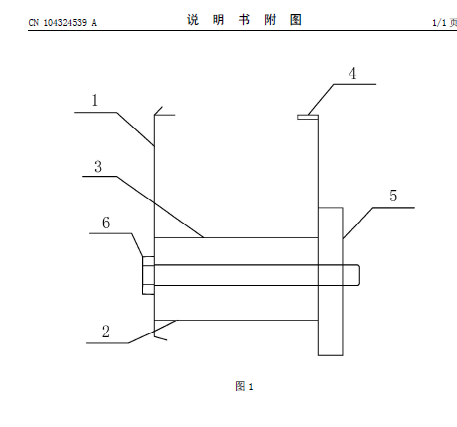

摘要： 本發明公開了一種全自動廂式板框壓濾機拉板鏈條盒，包括鏈板護罩、下鏈板、上鏈板、上輪架、主固定板，鏈板護罩共兩組且豎直排布，兩組鏈板護罩之間的中間位置及底部分別水平設置有一條上鏈板和下鏈板，固定螺栓貫穿兩組鏈板護罩，并將兩組鏈板護罩固定在主固定板上，緊貼主固定板的鏈板護罩上端設置有上輪架，上輪架位于上鏈板上方，且與上鏈板平行。由于采用上述技術方案，用下鏈板和上鏈板代替傳統的下上盒設計，不僅節約用料，而且增大了下鏈板和上鏈板上鏈條周圍的空間，同時便于將鏈條盒從壓濾機上拆卸下來，便于鏈條維修及保養。
