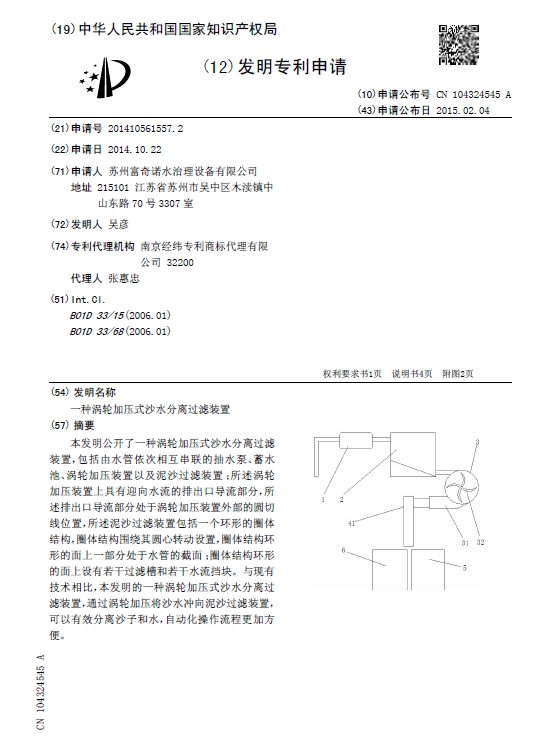

[發明公布] 一種渦輪加壓式沙水分離過濾裝置

申請公布號：CN104324545A

申請公布日：2015.02.04

申請號：2014105615572

申請日：2014.10.22

申請人：蘇州富奇諾水治理設備有限公司

發明人：吳彥

地址：215101江蘇省蘇州市吳中區木瀆鎮中山東路70號3307室

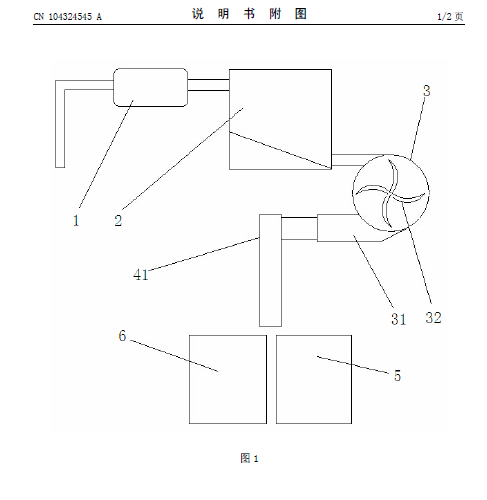

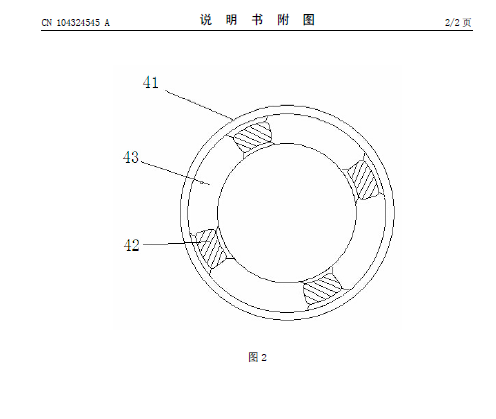

摘要： 本發明公開了一種渦輪加壓式沙水分離過濾裝置，包括由水管依次相互串聯的抽水泵、蓄水池、渦輪加壓裝置以及泥沙過濾裝置；所述渦輪加壓裝置上具有迎向水流的排出口導流部分，所述排出口導流部分處于渦輪加壓裝置外部的圓切線位置，所述泥沙過濾裝置包括一個環形的圈體結構，圈體結構圍繞其圓心轉動設置，圈體結構環形的面上一部分處于水管的截面；圈體結構環形的面上設有若干過濾槽和若干水流擋塊。與現有技術相比，本發明的一種渦輪加壓式沙水分離過濾裝置，通過渦輪加壓將沙水沖向泥沙過濾裝置，可以有效分離沙子和水，自動化操作流程更加方便。
