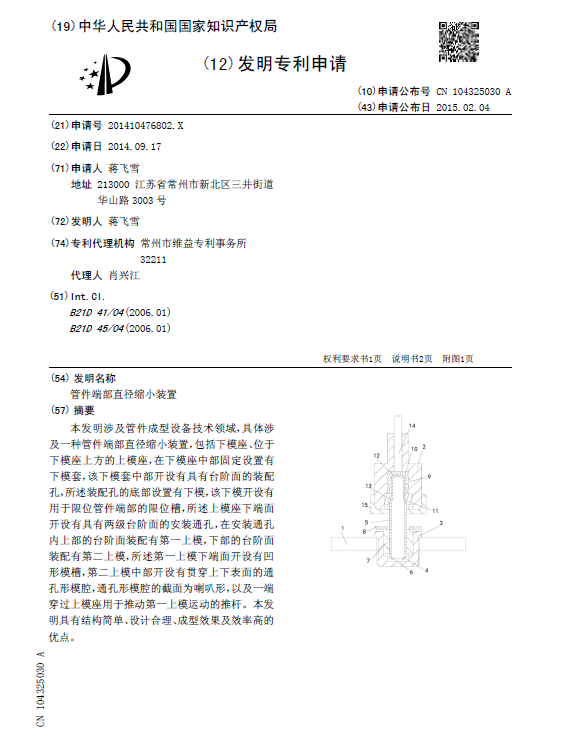

[發明公布] 管件端部直徑縮小裝置

申請公布號：CN104325030A

申請公布日：2015.02.04

申請號：201410476802X

申請日：2014.09.17

申請人：蔣飛雪

發明人：蔣飛雪

地址：213000江蘇省常州市新北區三井街道華山路3003號

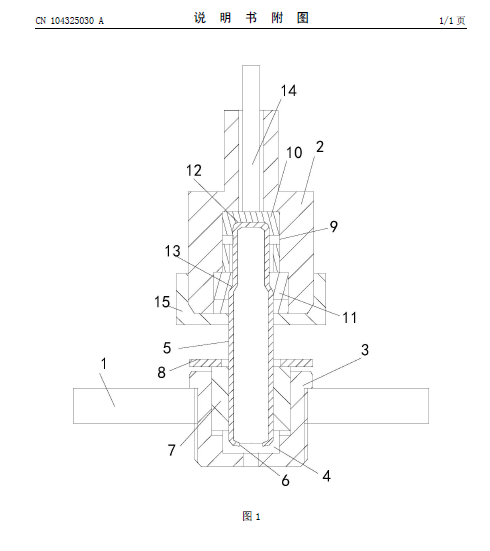

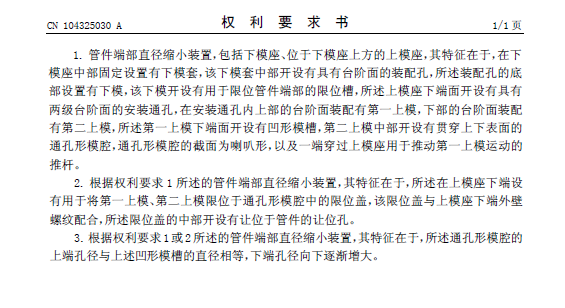

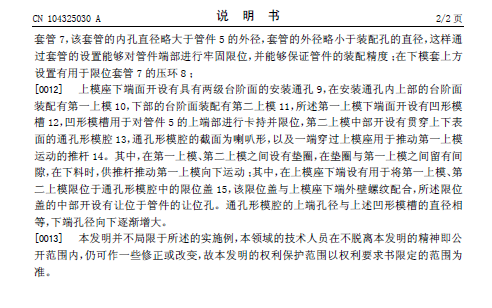

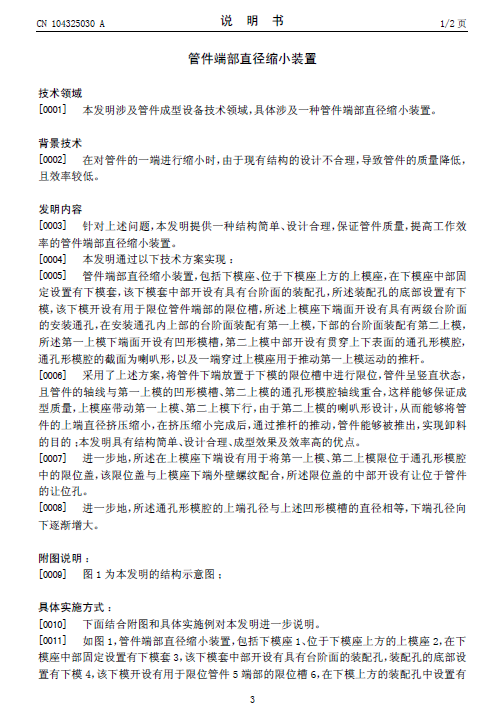

摘要： 本發明涉及管件成型設備技術領域，具體涉及一種管件端部直徑縮小裝置，包括下模座、位于下模座上方的上模座，在下模座中部固定設置有下模套，該下模套中部開設有具有臺階面的裝配孔，所述裝配孔的底部設置有下模，該下模開設有用于限位管件端部的限位槽，所述上模座下端面開設有具有兩級臺階面的安裝通孔，在安裝通孔內上部的臺階面裝配有第一上模，下部的臺階面裝配有第二上模，所述第一上模下端面開設有凹形模槽，第二上模中部開設有貫穿上下表面的通孔形模腔，通孔形模腔的截面為喇叭形，以及一端穿過上模座用于推動第一上模運動的推桿。本發明具有結構簡單、設計合理、成型效果及效率高的優點。
