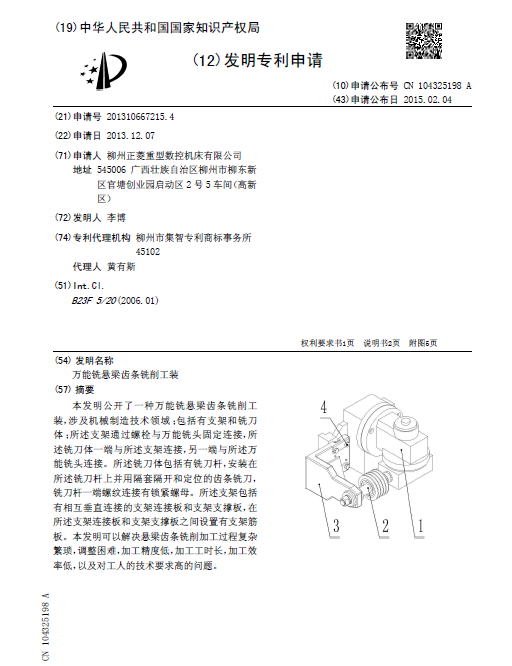

[發明公布] 萬能銑懸梁齒條銑削工裝

申請公布號：CN104325198A

申請公布日：2015.02.04

申請號：2013106672154

申請日：2013.12.07

申請人：柳州正菱重型數控機床有限公司

發明人：李博

地址：545006廣西壯族自治區柳州市柳東新區官塘創業園啟動區2號5車間（高新區）

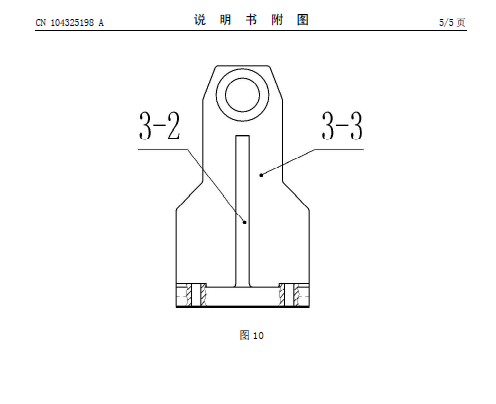

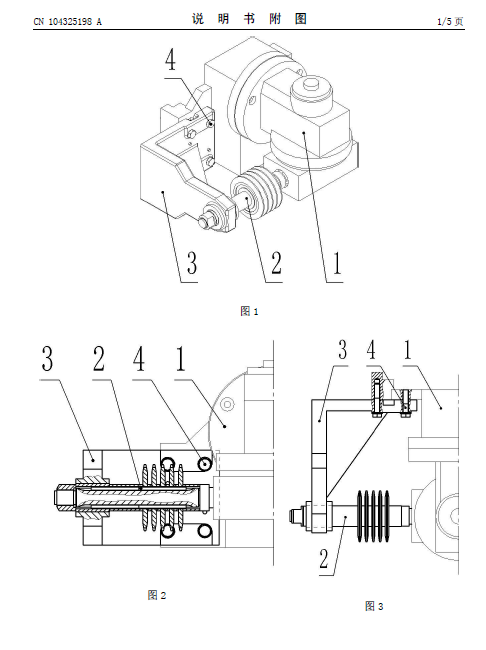

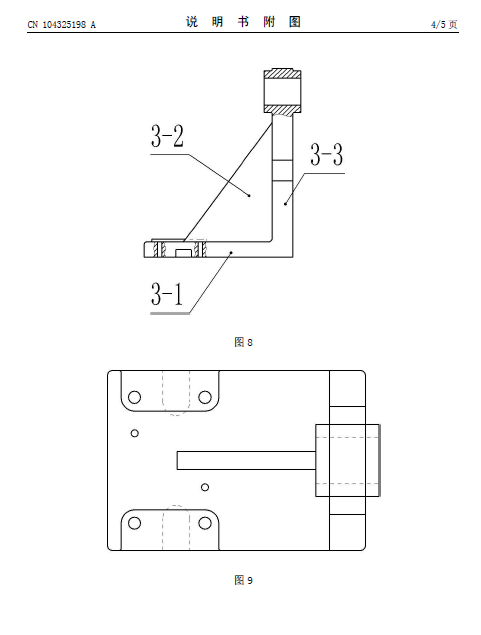

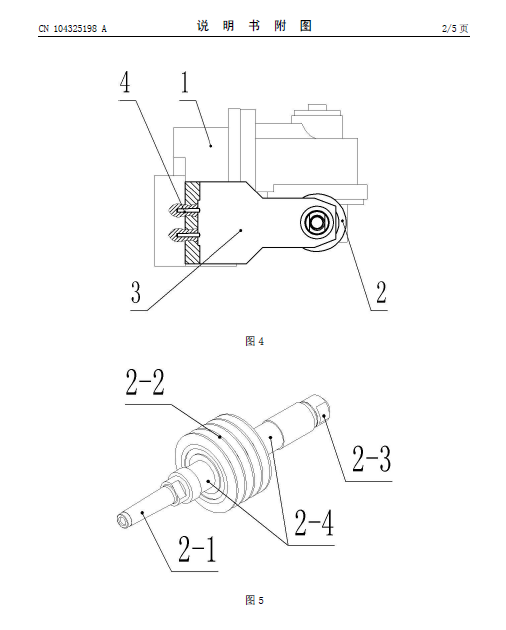

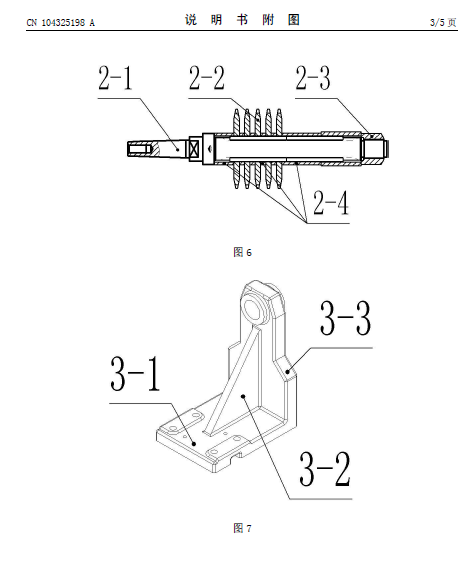

摘要： 本發明公開了一種萬能銑懸梁齒條銑削工裝，涉及機械制造技術領域；包括有支架和銑刀體；所述支架通過螺栓與萬能銑頭固定連接，所述銑刀體一端與所述支架連接，另一端與所述萬能銑頭連接。所述銑刀體包括有銑刀桿，安裝在所述銑刀桿上并用隔套隔開和定位的齒條銑刀，銑刀桿一端螺紋連接有鎖緊螺母。所述支架包括有相互垂直連接的支架連接板和支架支撐板，在所述支架連接板和支架支撐板之間設置有支架筋板。本發明可以解決懸梁齒條銑削加工過程復雜繁瑣，調整困難，加工精度低，加工工時長，加工效率低，以及對工人的技術要求高的問題。
