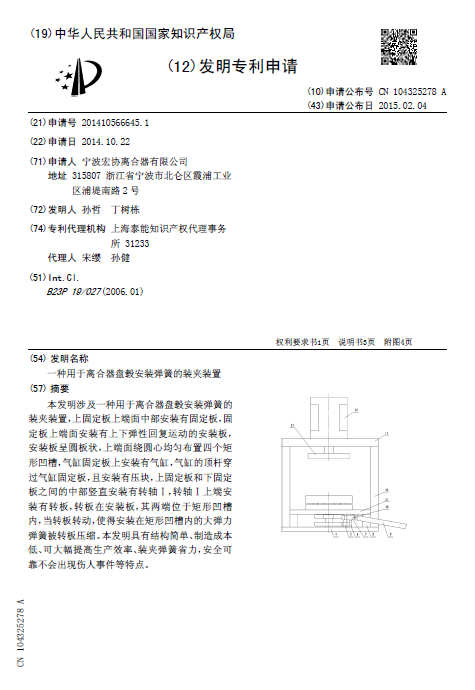

[發明公布] 一種用于離合器盤轂安裝彈簧的裝夾裝置

申請公布號：CN104325278A

申請公布日：2015.02.04

申請號：2014105666451

申請日：2014.10.22

申請人：寧波宏協離合器有限公司

發明人：孫哲; 丁樹棟

地址：315807浙江省寧波市北侖區霞浦工業區浦堤南路2號

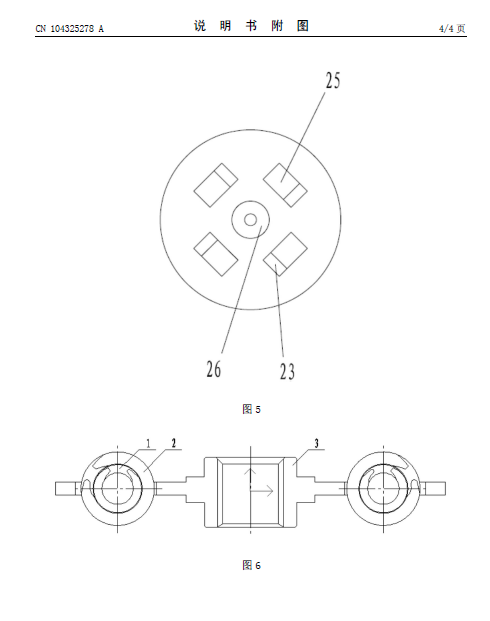

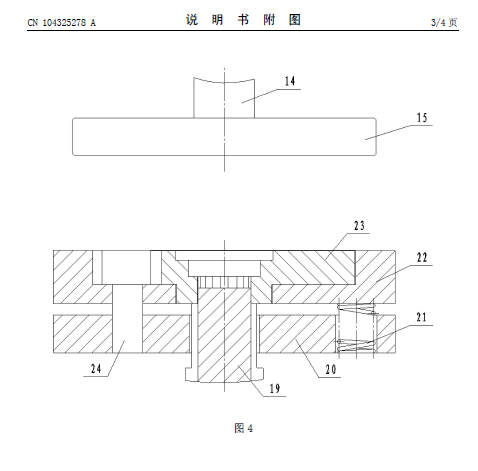

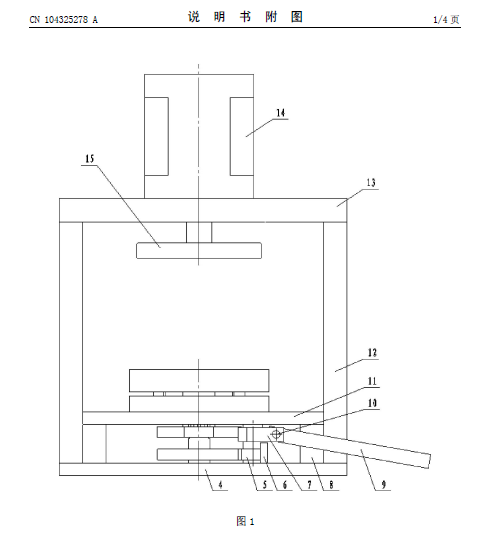

摘要： 本發明涉及一種用于離合器盤轂安裝彈簧的裝夾裝置，上固定板上端面中部安裝有固定板，固定板上端面安裝有上下彈性回復運動的安裝板，安裝板呈圓板狀，上端面繞圓心均勻布置四個矩形凹槽，氣缸固定板上安裝有氣缸，氣缸的頂桿穿過氣缸固定板，且安裝有壓塊，上固定板和下固定板之間的中部豎直安裝有轉軸Ⅰ，轉軸Ⅰ上端安裝有轉板，轉板在安裝板，其兩端位于矩形凹槽內，當轉板轉動，使得安裝在矩形凹槽內的大彈力彈簧被轉板壓縮。本發明具有結構簡單、制造成本低、可大幅提高生產效率、裝夾彈簧省力，安全可靠不會出現傷人事件等特點。
