[發明公布] 一種在不規則曲面零件上打格柵孔的定位夾具和加工方法

申請公布號：CN104741719A

申請公布日：2015.07.01

申請號：2015101439985

申請日：2015.03.30

申請人：沈陽飛機工業（集團）有限公司

發明人：謝保光; 高超; 王春萍; 梁峰; 許東風; 張磊; 馮劍

地址：110034遼寧省沈陽市皇姑區陵北街1號

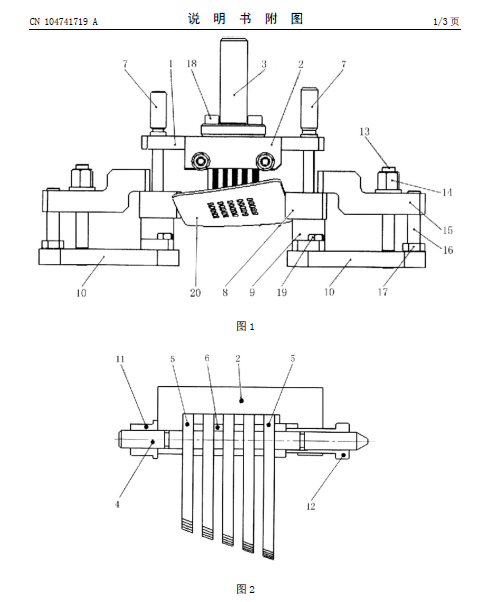

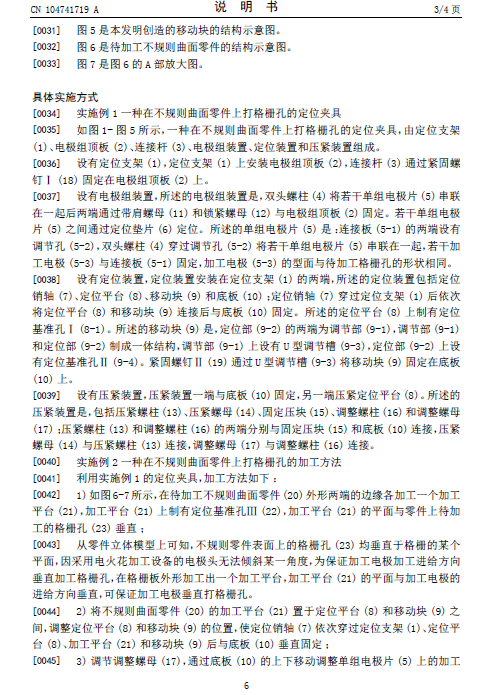

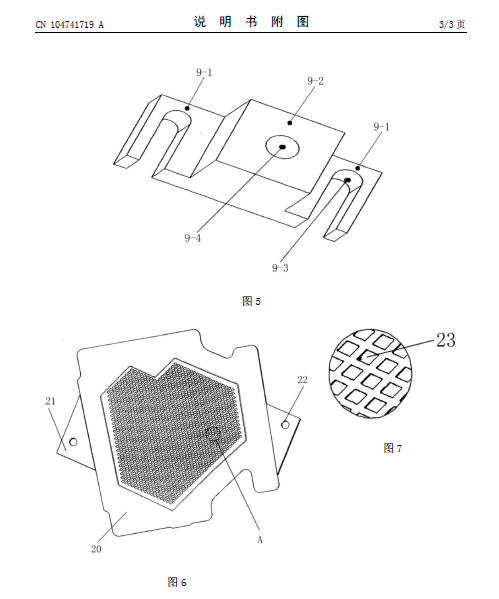

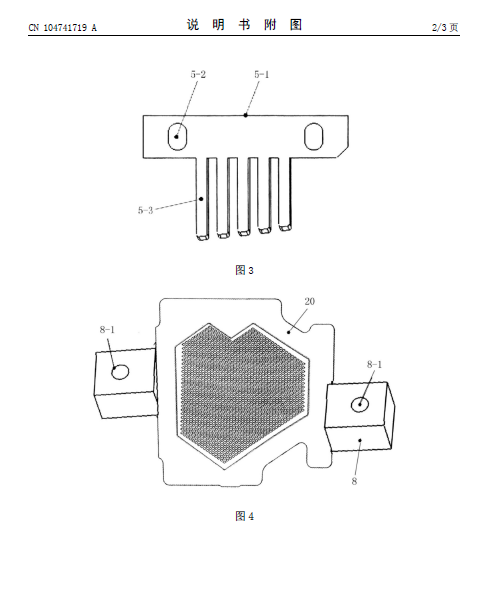

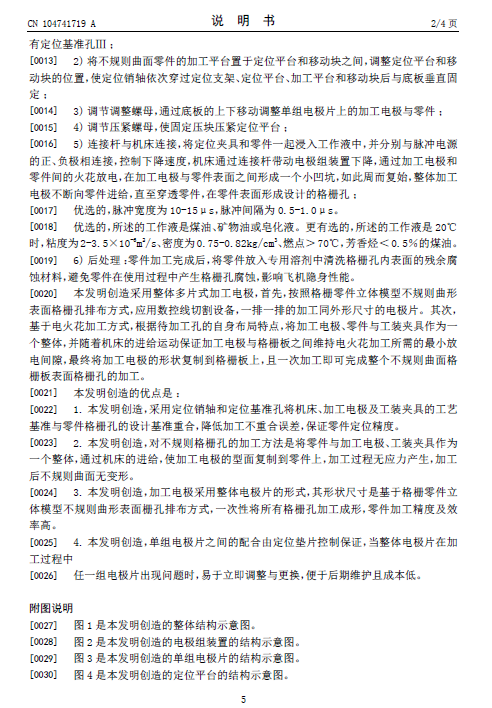

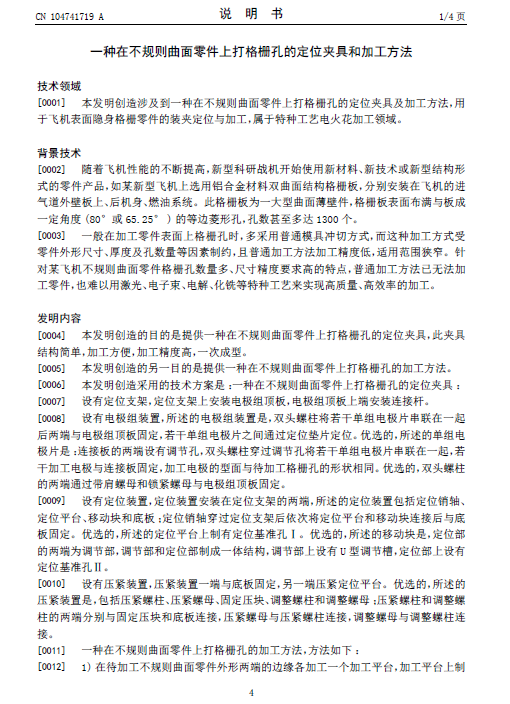

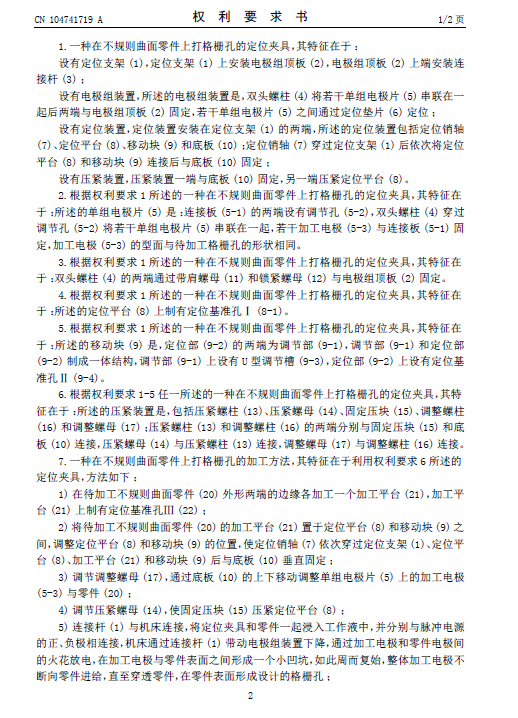

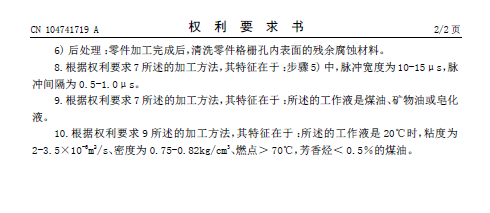

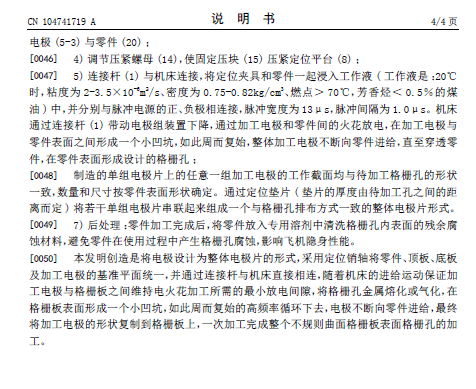

摘要： 本發明創造涉及一種在不規則曲面零件上打格柵孔的定位夾具及加工方法。定位夾具：設有定位支架，定位支架上安裝電極組頂板，電極組頂板上端安裝連接桿。設有電極組裝置，電極組裝置是雙頭螺柱將若干單組電極片串聯在一起后兩端與電極組頂板固定，若干單組電極片之間通過定位墊片定位。設有定位裝置，安裝在定位支架兩端的定位裝置包括定位銷軸、定位平臺、移動塊和底板；定位銷軸穿過定位支架后依次將定位平臺和移動塊連接后與底板固定。設有壓緊裝置，壓緊裝置一端與底板固定，另一端壓緊定位平臺。本發明創造的加工電極采用整體電極片的形式，其形狀尺寸與零件表面格柵孔排布一致，可一次性將所有格柵孔加工成形，加工精度及效率高。
